15HP 11kw VFD அதிர்வெண் டிரைவ் பம்ப் VFD

முக்கிய அம்சங்களில் அதிக சுமை திறன், ஹார்மோனிக் குறைப்புக்கான உள்ளமைக்கப்பட்ட டிசி ரியாக்டர், பல தொடர்பு இடைமுகங்கள் மற்றும் கட்டமைக்கக்கூடிய I/O விரிவாக்கம் ஆகியவை அடங்கும். வலுவூட்டப்பட்ட குளிரூட்டும் அமைப்புடன் கூடிய ஹெவி-டூட்டி உறை உயர் வெப்பநிலை தொழில்துறை சூழலில் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது.

ஆற்றல் சேமிப்பு திறன்களை அறிவார்ந்த பாதுகாப்பு அம்சங்களுடன் இணைத்து, CSIVEI 15HP 11kw VFD அதிர்வெண் டிரைவ் பம்ப் VFD ஆனது பெரிய-பவர் பயன்பாடுகளுக்கு கணினி இயக்க நேரத்தையும் செயல்பாட்டுத் திறனையும் அதிகரிக்கிறது.

முக்கிய அளவுருக்கள் மற்றும் விவரக்குறிப்புகள்

வழக்கமான பயன்பாடுகள்

CSIVEI 15HP 11kw VFD அதிர்வெண் டிரைவ் பம்ப் VFD தொடர்ச்சியான செயல்பாடு தேவைப்படும் கனரக தொழில்துறை உபகரணங்களுக்கு வலுவான செயல்திறனை வழங்குகிறது:

●  பெரிய பம்புகள் - முக்கிய நீர் விநியோக பம்புகள், தொழில்துறை குளிர்விக்கும் பம்புகள்

●  தொழில்துறை விசிறிகள் – சுரங்க காற்றோட்டம், சிமெண்ட் ஆலை விசிறிகள், தூசி சேகரிப்பாளர்கள்

●  கம்ப்ரசர்கள் - பெரிய காற்று அமுக்கிகள், நைட்ரஜன் கம்ப்ரசர்கள்

●  மிக்சர்கள் - கான்கிரீட் கலவைகள், இரசாயன உலைகள், கூழ் கலவைகள்

●  சென்ட்ரிஃபியூஜ்கள் - சர்க்கரை மையவிலக்குகள், எண்ணெய் மையவிலக்குகள், டிகாண்டர்கள்

வலுவூட்டப்பட்ட குளிரூட்டல் மற்றும் ஹார்மோனிக் தணிப்பு அம்சங்களுடன், இது கடுமையான சூழல்களில் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது.

வலுவான பாதுகாப்பு மற்றும் நம்பகத்தன்மை

தேவைப்படும் தொழில்துறை சூழல்களைத் தாங்கும் வகையில் கட்டப்பட்ட, CSIVEI VFD தொடர் தொடர்ச்சியான செயல்பாடு மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையை உறுதிப்படுத்த பல பாதுகாப்பு வழிமுறைகளை உள்ளடக்கியது.

விரிவான மோட்டார் பாதுகாப்பு - ஒருங்கிணைந்த பாதுகாப்பில் அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக மின்னோட்டம், அதிக வெப்பநிலை, கட்ட இழப்பு மற்றும் குறுகிய சுற்று பாதுகாப்பு ஆகியவை அடங்கும். டிரைவ் மற்றும் இணைக்கப்பட்ட மோட்டார் இரண்டிற்கும் சேதம் ஏற்படாமல் இருக்க டிரைவ் தானாகவே ட்ரிப்ஸ் அல்லது வெளியீட்டைக் கட்டுப்படுத்துகிறது.

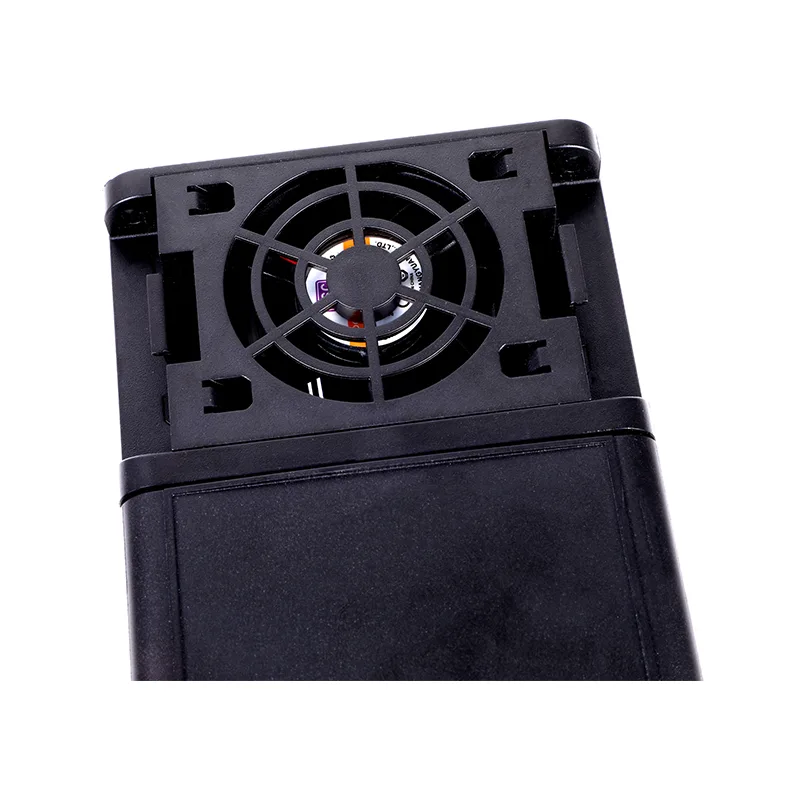

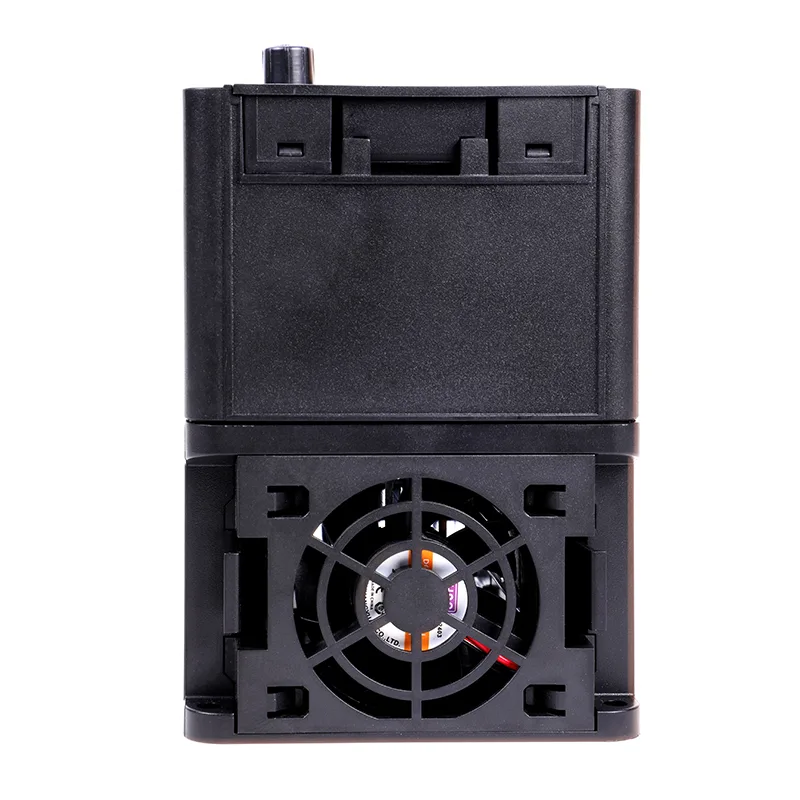

வெப்ப மேலாண்மை - நுண்ணறிவு விசிறி கட்டுப்பாடு உட்புற வெப்பநிலை மற்றும் சுமை நிலைகளின் அடிப்படையில் குளிர்ச்சியை சரிசெய்கிறது, சத்தத்தைக் குறைத்து விசிறியின் ஆயுளை நீட்டிக்கிறது. உயர்-சக்தி மாதிரிகள் மேம்படுத்தப்பட்ட வெப்பச் சிதறலுக்கான வலுவூட்டப்பட்ட ஹீட்ஸின்க் வடிவமைப்புகளைக் கொண்டுள்ளன.

சுற்றுச்சூழல் பாதுகாப்பு - கட்டுப்பாட்டு குழு நிறுவலுக்கு ஏற்ற நிலையான IP20 உறை. தூசி நிறைந்த, ஈரப்பதமான அல்லது கழுவும் சூழல்களில் உள்ள பயன்பாடுகளுக்கு விருப்பமான IP40/IP54/IP66 இணைப்புகள் கிடைக்கின்றன. PCB களில் உள்ள கன்பார்மல் பூச்சு ஈரப்பதம் மற்றும் அசுத்தங்களுக்கு எதிராக கூடுதல் பாதுகாப்பை வழங்குகிறது.

உள்ளமைக்கப்பட்ட EMC வடிகட்டி - தேர்ந்தெடுக்கப்பட்ட மாதிரிகள் ஒரு ஒருங்கிணைந்த மின்காந்த இணக்கத்தன்மை வடிகட்டி, CE மற்றும் பிற EMC தரநிலைகளுடன் இணங்குவதை எளிதாக்குதல் மற்றும் நிறுவல் செலவுகளைக் குறைத்தல் ஆகியவை அடங்கும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

V/F கட்டுப்பாடு மற்றும் திசையன் கட்டுப்பாடு ஆகியவற்றுக்கு என்ன வித்தியாசம்?

V/F கட்டுப்பாடு ஒரு நிலையான மின்னழுத்தம்-க்கு-அதிர்வெண் விகிதத்தை வைத்திருக்கிறது. விசிறிகள், பம்ப்கள் மற்றும் துல்லியமான வேகக் கட்டுப்பாடு முக்கியமானதாக இல்லாத பொதுவான பயன்பாடுகளுக்கு இது நல்லது. திசையன் கட்டுப்பாடு ஃப்ளக்ஸ் மற்றும் முறுக்கு ஆகியவற்றைப் பிரிக்கிறது, எனவே நீங்கள் அவற்றை சுயாதீனமாக கட்டுப்படுத்தலாம் - இது உங்களுக்கு அதிக தொடக்க முறுக்கு (0.5Hz இல் 150% வரை) மற்றும் சிறந்த வேகத் துல்லியத்தை வழங்குகிறது. சென்சார் இல்லாத வெக்டருக்கு குறியாக்கி தேவையில்லை; மூடிய-லூப் திசையன் செய்கிறது, மேலும் இது வேக துல்லியத்தை 0.1%க்கு தள்ளுகிறது. பெரும்பாலான CSIVEI இயக்கிகள் இரண்டையும் ஆதரிக்கின்றன, எனவே உங்கள் பயன்பாட்டிற்கு எது பொருத்தமானதோ அதை நீங்கள் தேர்ந்தெடுக்கலாம்.

எனது மோட்டருக்கான சரியான VFD ஐ எவ்வாறு தேர்வு செய்வது?

கருத்தில் கொள்ள வேண்டிய சில விஷயங்கள்:

●  மோட்டார் பவர்-VFD பொருந்த வேண்டும் அல்லது மோட்டார் மதிப்பீட்டை விட சற்று பெரியதாக இருக்க வேண்டும்.

●  உள்ளீட்டு மின்னழுத்தம்-ஒற்றை-கட்ட 230V அல்லது மூன்று-கட்ட 400V, இது உங்கள் விநியோகத்துடன் பொருந்துகிறதா என்பதை உறுதிப்படுத்தவும்.

●  சுமை வகை—கன்வேயர்கள் அல்லது எக்ஸ்ட்ரூடர்கள் போன்ற நிலையான முறுக்கு சுமைகளுக்கு பொதுவாக 100-120% மோட்டார் சக்தியில் VFD அளவு தேவைப்படும். மின்விசிறிகள் மற்றும் பம்புகள் போன்ற மாறக்கூடிய முறுக்கு சுமைகள் பெரும்பாலும் மோட்டார் சக்தியுடன் பொருந்திய VFD ஐப் பயன்படுத்தலாம், மேலும் நீங்கள் ஆற்றல் சேமிப்பைப் பெறுவீர்கள்.

●  சுற்றுச்சூழல்—தூசி நிறைந்த, ஈரப்பதமான அல்லது வெளிப்புற இடங்களுக்கு, அதிக IP மதிப்பீட்டிற்குச் செல்லவும் (IP40, IP54, IP66) அல்லது டிரைவை பாதுகாக்கப்பட்ட உறையில் வைக்கவும்.

●  தொடர்பு—நீங்கள் PLC அல்லது SCADA உடன் பேச வேண்டுமானால், இயக்கி உங்கள் நெறிமுறையை ஆதரிக்கிறதா என்பதைச் சரிபார்க்கவும் (Modbus RTU நிலையானது; Profibus, Ethernet/IP போன்றவை விருப்பத்திற்குரியவை).

●  சிஎஸ்ஐவிஇஐக்கு அளவீட்டு கருவி மற்றும் தொழில்நுட்ப ஆதரவு உள்ளது.

நான் மூன்று-கட்ட மோட்டாருடன் ஒற்றை-கட்ட உள்ளீடு VFD ஐப் பயன்படுத்தலாமா?

ஆம். CSIVEI இன் ஒற்றை-கட்ட 230V டிரைவ்கள் மோட்டாருக்கு ஒற்றை-கட்ட உள்ளீடு மற்றும் அவுட்புட் த்ரீ-ஃபேஸ் பவரை எடுக்கும். சிங்கிள்-ஃபேஸ் பவர் மட்டுமே கிடைக்கும் போது இது ஒரு பொதுவான அமைப்பாகும், ஆனால் மூன்று-கட்ட மோட்டாரின் செயல்திறன் மற்றும் நம்பகத்தன்மையை நீங்கள் விரும்புகிறீர்கள். மோட்டாரின் மின்னழுத்தம் டிரைவின் வெளியீடு-230V மூன்று-கட்டத்துடன் பொருந்துகிறதா என்பதை உறுதிப்படுத்தவும்.

எனக்கு வெளிப்புற பிரேக்கிங் ரெசிஸ்டர் தேவையா?

இது சார்ந்துள்ளது. உங்களுக்கு விரைவான குறைப்பு தேவைப்பட்டால் அல்லது சுமை அதிக மந்தநிலையைக் கொண்டிருந்தால் - மையவிலக்குகள், கிரேன்கள், ஏற்றிகள் அல்லது விண்டர்கள் போன்றவை - ஆம், உங்களுக்கு ஒன்று தேவைப்படும். உள் பிரேக்கிங் யூனிட்டைக் கொண்ட டிரைவ்களில், மின்தடையானது மீளுருவாக்கம் ஆற்றலைக் கையாளுகிறது. விசிறிகள் மற்றும் பம்புகள் மெதுவான வேகத்தை குறைக்கும் போது, ​​நீங்கள் வழக்கமாக தவிர்க்கலாம்.

என்ன தொடர்பு நெறிமுறைகள் ஆதரிக்கப்படுகின்றன?

அனைத்து CSIVEI இயக்ககங்களும் தரநிலையாக RS485க்கு மேல் Modbus RTU உடன் வருகின்றன. Profibus DP, Profinet, Ethernet/IP, CANOpen மற்றும் DeviceNet ஆகியவற்றிற்கு விருப்பத் தொகுதிகள் கிடைக்கின்றன. தொலைநிலை கண்காணிப்பு, அளவுரு மாற்றங்கள் மற்றும் மையப்படுத்தப்பட்ட கட்டுப்பாட்டுக்கான முக்கிய PLC மற்றும் SCADA அமைப்புகளுடன் ஒருங்கிணைக்க இவை உங்களை அனுமதிக்கின்றன.

முதல் முறையாக இயக்ககத்தை எவ்வாறு அமைப்பது?

CSIVEI டிரைவ்களில் விரைவு தொடக்க வழிகாட்டி உள்ளது, இது சில நிமிடங்களில் அத்தியாவசியமானவற்றை உங்களுக்குக் கொண்டு செல்லும்:

மோட்டார் பெயர்ப்பலகை தரவை (சக்தி, மின்னழுத்தம், மின்னோட்டம், அதிர்வெண், RPM) உள்ளிடவும், ஒரு பயன்பாட்டு மேக்ரோவை (விசிறி/பம்ப், கன்வேயர், நிலையான முறுக்குவிசை) தேர்வு செய்யவும், முடுக்கம் மற்றும் டீசல் நேரங்களை அமைக்கவும், அதிர்வெண் மூலத்தைத் தேர்வு செய்யவும் (கீபேட், அனலாக் உள்ளீடு, தொடர்பு) மற்றும் மோட்டார் கட்டுப்பாட்டை மேம்படுத்த ஆட்டோ-ட்யூனிங்கை இயக்கவும். கையேட்டில் அனைத்து விவரங்களும் உள்ளன, மேலும் விசைப்பலகை அகற்றக்கூடியது, எனவே தேவைப்பட்டால் அதை தொலைவிலிருந்து இயக்கலாம்.

டிரைவில் என்ன பாதுகாப்புகள் கட்டமைக்கப்பட்டுள்ளன?

CSIVEI டிரைவ்களில் ஒரு திடமான பாதுகாப்புகள் உள்ளன: அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக மின்னோட்டம், ஷார்ட் சர்க்யூட், அதிக வெப்பநிலை (ஹீட்ஸின்க்), உள்ளீடு அல்லது வெளியீட்டில் கட்ட இழப்பு மற்றும் மோட்டார் ஓவர்லோட் (எலக்ட்ரானிக் தெர்மல் ஓவர்லோட், I²t). இவை விஷயங்களை நம்பகத்தன்மையுடன் இயங்க வைக்க உதவுகின்றன மற்றும் உபகரணங்களின் ஆயுளை நீட்டிக்கின்றன.

ஒரு VFD இலிருந்து பல மோட்டார்களை இயக்க முடியுமா?

ஆம், ஒரே டிரைவிலிருந்து பல மோட்டார்களை இணையாக இயக்கலாம்: மொத்த மின்னோட்டம் டிரைவின் வெளியீட்டு மதிப்பீட்டிற்குள் இருக்கும், ஒவ்வொரு மோட்டருக்கும் அதன் சொந்த வெப்ப ஓவர்லோட் பாதுகாப்பு உள்ளது, மேலும் நீங்கள் V/F கட்டுப்பாட்டைப் பயன்படுத்துகிறீர்கள் (பல-மோட்டார் அமைப்புகளுக்கு வெக்டார் கட்டுப்பாடு பரிந்துரைக்கப்படவில்லை). விசிறி வரிசைகள், கன்வேயர் பிரிவுகள் அல்லது பம்ப் ஸ்டேஷன்களில் மோட்டார்கள் ஒன்றாக ஒரே வேகத்தில் இயங்கும் போது இது பொதுவானது.

பொதுவான தவறுகளை எவ்வாறு சரிசெய்வது?

விரைவான நோயறிதலுக்கான விசைப்பலகையில் பிழைக் குறியீடுகளை இயக்கி காட்டுகிறது:

●  OC (ஓவர்-கரன்ட்) - ஷார்ட்ஸ், மோட்டார் முறுக்கு சிக்கல்கள் அல்லது முடுக்க நேரம் மிகவும் குறைவாக உள்ளதா எனச் சரிபார்க்கவும்

●  OV (அதிக மின்னழுத்தம்) - பிரேக்கிங் ரெசிஸ்டரைச் சரிபார்க்கவும் (பயன்படுத்தினால்) அல்லது நேரம் மிகக் குறைவு

●  UV (குறைந்த மின்னழுத்தம்) - உள்ளீட்டு சக்தி மற்றும் வயரிங் சரிபார்க்கவும்

●  OH (அதிக-வெப்பநிலை) - குளிரூட்டும் விசிறி, சுற்றுப்புற வெப்பநிலை மற்றும் மவுண்டிங் கிளியரன்ஸ் ஆகியவற்றைச் சரிபார்க்கவும்

●  OL (ஓவர்லோட்) - மோட்டார் சுமையைச் சரிபார்க்கவும், வேக நேரத்தை அதிகரிக்கவும் அல்லது டிரைவை உயர்த்தவும்

கையேட்டில் விரிவான படிகளுடன் முழு தவறு குறியீடு அட்டவணை உள்ளது. ஏதேனும் முடக்கப்பட்டிருந்தால், CSIVEI தொழில்நுட்ப ஆதரவு உதவும்.

VFD எவ்வாறு ஆற்றலைச் சேமிக்கிறது?

மின்விசிறிகள் மற்றும் பம்ப்கள் போன்ற மாறி முறுக்கு சுமைகளுக்கு, ஆற்றல் இணைப்புச் சட்டங்களைப் பின்பற்றுகிறது - இது வேகத்தின் கனசதுரத்திற்கு விகிதாசாரமாகும். வேகத்தை 20% குறைப்பது ஆற்றல் பயன்பாட்டை தோராயமாக 50% குறைக்கிறது. ஆட்டோமேட்டிக் எனர்ஜி ஆப்டிமைசேஷன் (AEO) அம்சம் கூடுதல் சேமிப்பிற்காக உண்மையான சுமையுடன் பொருந்தக்கூடிய மின்னழுத்தத்தைக் குறைக்கிறது. ஸ்லீப் பயன்முறை குறைந்த தேவைக் காலங்களில் மோட்டாரை அணைத்து, செயலற்ற பவர் டிராவை நீக்குகிறது.

VFDயின் வழக்கமான ஆயுட்காலம் என்ன, அதை நான் எவ்வாறு பராமரிப்பது?

முறையான நிறுவல் மற்றும் நிபந்தனைகளுடன், ஒரு VFD 10-15 ஆண்டுகள் நீடிக்கும். முக்கிய பராமரிப்பு: அடைப்பை சுத்தமாக வைத்திருங்கள் - தூசி குவிவது குளிரூட்டும் திறனைக் கொல்லும்; குளிரூட்டும் விசிறிகளைச் சரிபார்க்கவும் (பொதுவாக கடந்த 3-7 ஆண்டுகள்; சத்தம் அல்லது தோல்வி ஏற்பட்டால் மாற்றவும்); டிசி பஸ் மின்தேக்கிகளை பரிசோதிக்கவும்-அவை நேரம் மற்றும் வெப்பநிலையுடன் வயதாகின்றன-இரண்டு வருடங்களுக்கும் மேலாக இயக்கி சேமிக்கப்பட்டிருந்தால், சக்தியூட்டுவதற்கு முன் தொப்பிகளை சீர்திருத்தவும்; சுற்றுப்புற வெப்பநிலையை கண்காணிக்கவும்; எப்போதாவது விசைப்பலகை அல்லது வெளிப்புற சேமிப்பகத்திற்கு அளவுருக்களை காப்புப் பிரதி எடுக்கவும். ஒவ்வொரு 6-12 மாதங்களுக்கும் ஒரு விரைவான ஆய்வு ஆச்சரியங்களைத் தவிர்க்க உதவுகிறது.

நான் VFDயை வெளியில் அல்லது கழுவும் சூழல்களில் பயன்படுத்தலாமா?

நிலையான IP20 இயக்கிகள் சுத்தமான, உலர்ந்த பேனலில் இருக்க வேண்டும். வெளிப்புற அல்லது கடுமையான சூழல்களுக்கு, CSIVEI அதிக IP மதிப்பீடுகளை வழங்குகிறது:

●  IP40 - ஜவுளி ஆலைகள் அல்லது மரவேலை போன்ற தூசி நிறைந்த இடங்களுக்கு நல்லது

●  IP54/IP55 - தூசி-இறுக்கமான மற்றும் ஸ்பிளாஸ்-ப்ரூஃப்; வெளிப்புற உறைகள் மற்றும் கழுவும் பகுதிகளுக்கு வேலை செய்கிறது

●  IP66 - முழுமையாக தூசி-இறுக்கமான மற்றும் சக்திவாய்ந்த நீர் ஜெட் விமானங்களைக் கையாளுகிறது; உணவு பதப்படுத்துதல், கார் கழுவுதல் அல்லது கூடுதல் உறைகள் இல்லாமல் வெளிப்புற பயன்பாட்டிற்கு ஏற்றது

●  அரிக்கும் வாயுக்கள் இருந்தால், PCB இல் இணக்கமான பூச்சு பரிந்துரைக்கப்படுகிறது.

VFD உத்தரவாதம் மற்றும் தொழில்நுட்ப ஆதரவுடன் வருகிறதா?

ஆம். CSIVEI டிரைவ்கள் உற்பத்தி செய்யப்பட்ட நாளிலிருந்து நிலையான 18-மாத உத்தரவாதத்துடன் வருகின்றன (அல்லது நிறுவியதிலிருந்து 12 மாதங்கள், எது பிந்தையது). முக்கியமான பயன்பாடுகளுக்கு நீட்டிக்கப்பட்ட உத்தரவாத விருப்பங்கள் உள்ளன. உலகளாவிய தொழில்நுட்ப ஆதரவு மின்னஞ்சல், தொலைபேசி மற்றும் ஆன்லைன் ஆதாரங்கள் மூலம் கிடைக்கிறது—பயனர் கையேடுகள், பயன்பாட்டு வழிகாட்டிகள் மற்றும் உள்ளமைவு மென்பொருள் அனைத்தும் சேர்க்கப்பட்டுள்ளன.

வாடிக்கையாளர் வழக்கு: தொழில்துறை காற்றோட்ட விசிறி

ஒரு தளபாடங்கள் உற்பத்தி வசதிக்கு அதன் தூசி சேகரிப்பு அமைப்புக்கு துல்லியமான காற்றோட்டக் கட்டுப்பாடு தேவை. தொடர்ந்து முழு வேகத்தில் மின்விசிறிகளை இயக்குவது திறமையற்றது மற்றும் அதிக சத்தத்தை உருவாக்கியது.

தீர்வு: ஒரு CSIVEI 18-30kW VFD பிரதான வெளியேற்ற விசிறியில் நிறுவப்பட்டது, விசிறி வேகத்தைக் கட்டுப்படுத்த குழாய் அழுத்தத்தைக் கண்காணிக்கும் அழுத்த உணரியுடன்.

முடிவுகள்:

●  விசிறி வேகம் தானாகவே தூசி சேகரிப்பு தேவைக்கு ஏற்ப சரிசெய்யப்படும்

●  பகுதி சுமை செயல்பாட்டின் போது 45% ஆற்றல் சேமிப்பு

●  இரைச்சல் அளவு 12 dB குறைக்கப்பட்டது, வேலை நிலைமைகளை மேம்படுத்துகிறது

●  விசிறி தாங்கிகள் மற்றும் பெல்ட்களில் இயந்திர உடைகள் குறைக்கப்பட்டது

●  சிஸ்டம் இப்போது சுற்றுச்சூழல் இணக்கம் மற்றும் செயல்பாட்டுத் திறன் இலக்குகள் ஆகிய இரண்டையும் சந்திக்கிறது.
