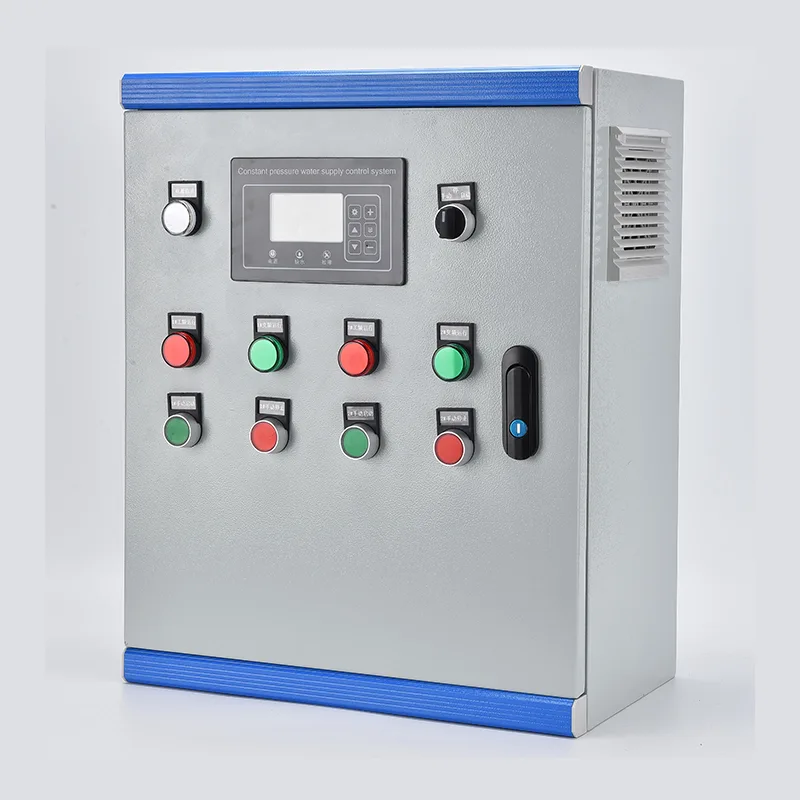

கான்ஸ்டன்ட் பிரஷர் வாட்டர் சப்ளை கன்ட்ரோல் கேபினட் ஒரு விஎஃப்டி, பிஎல்சி அல்லது பிரத்யேக பம்ப் கன்ட்ரோலர், உள்வரும் சர்க்யூட் பிரேக்கர்கள், பம்ப் ஒன்றுக்கு அவுட்புட் காண்டாக்டர்கள், கண்ட்ரோல் டிரான்ஸ்மிட்டர் மற்றும் பிரஷர் டிரான்ஸ்மிட்டர் இடைமுகம் ஆகியவற்றை ஒருங்கிணைக்கிறது. சக்தி மதிப்பீடுகள் 380-480 V மூன்று-கட்டத்தில் 0.75 kW முதல் 400 kW வரை இருக்கும். பிரதான ஹெடரில் உள்ள பிரஷர் சென்சார் கன்ட்ரோலருக்கு 4-20 mA சிக்னலை வழங்குகிறது, இது பயனர் வரையறுக்கப்பட்ட செட்பாயிண்டிற்கு எதிராக உண்மையான அழுத்தத்தை தொடர்ந்து ஒப்பிட்டு, ±0.02 MPa க்குள் ஒழுங்குமுறையை பராமரிக்க PID லூப் வழியாக VFD வெளியீட்டு அதிர்வெண்ணை சரிசெய்கிறது. மல்டி-பம்ப் அமைப்புகளில், லீட் பம்ப் VFD கட்டுப்பாட்டின் கீழ் இயங்குகிறது, அதே சமயம் லேக் பம்ப்கள் வரிசையாகத் தொடங்கப்படுகின்றன அல்லது தேவை ஏற்ற இறக்கத்துடன் வெளியேறும். கடமை சுழற்சி நிலுவைகள் அனைத்து பம்புகளிலும் மணிநேரம் இயங்கும். பாதுகாப்பு என்பது உலர் ஓட்டம், அதிக சுமை, கட்ட இழப்பு, குறுகிய சுற்று மற்றும் அதிக அழுத்தம் ஆகியவற்றை உள்ளடக்கியது. கதவு பொருத்தப்பட்ட HMI தொடுதிரை கணினி அழுத்தம், பம்ப் நிலை, அதிர்வெண், தவறு பதிவுகள் மற்றும் ஆற்றல் தரவு ஆகியவற்றைக் காட்டுகிறது. Modbus RTU/TCP அல்லது விருப்பமான 4G கிளவுட் கேட்வே மூலம் தொடர்புகொள்வது தொலைநிலை கண்காணிப்பு மற்றும் SCADA ஒருங்கிணைப்பை செயல்படுத்துகிறது. இந்த அடைப்பு தூள் பூச்சு கொண்ட கால்வனேற்றப்பட்ட எஃகு மூலம் புனையப்பட்டது, IP54 தரநிலை அல்லது வெளிப்புற பயன்பாட்டிற்காக IP65 வரை மதிப்பிடப்பட்டது.
தேவை மாறினாலும் நீரின் அழுத்தம் சீராக இருக்க வேண்டும் என்றால், நிலையான அழுத்த நீர் வழங்கல் கட்டுப்பாட்டு அமைச்சரவையானது புவியீர்ப்பு சேமிப்பு மற்றும் நிலையான வேக உந்தியை தானியங்கு, தேவைக்கு ஏற்ற கட்டுப்பாட்டுடன் மாற்றுகிறது.
நகர்ப்புற நீர் நெட்வொர்க்குகள் உச்ச நேரம் மற்றும் ஒரே இரவில் குறைந்த ஓட்ட காலங்களுக்கு இடையே பரந்த அழுத்தத்தை அனுபவிக்கின்றன. பம்ப் வேகம் மற்றும் ஸ்டேஜிங் ஆகியவற்றை மாற்றியமைப்பதன் மூலம் நியமிக்கப்பட்ட நெட்வொர்க் புள்ளிகளில் கேபினட் நிலையான அழுத்தத்தை பராமரிக்கிறது, குழாய் மூட்டுகளை அழுத்தும் மற்றும் சேவை புகார்களை உருவாக்கும் டிப்ஸ் மற்றும் சர்ஜ்களை நீக்குகிறது. நீண்ட டிரான்ஸ்மிஷன் மெயின்களில் உள்ள பூஸ்டர் ஸ்டேஷன்களுக்கு, PID லூப் அப்ஸ்ட்ரீம் அழுத்தம் மற்றும் மாறி கீழ்நிலை ஆஃப்டேக்கிற்கு மாற்றியமைக்கிறது.
அடுக்குமாடி கோபுரங்கள், ஹோட்டல்கள் மற்றும் அலுவலகத் தொகுதிகளுக்கு மேல் தளங்களில் நம்பகமான அழுத்தம் தேவை. பல செங்குத்து மல்டி-ஸ்டேஜ் பம்புகள் கொண்ட நிலையான அழுத்த அலமாரியானது, ஆக்கிரமிப்பு அடிப்படையிலான தேவையுடன் பொருந்தக்கூடிய வெளியீட்டை தானாகவே சரிசெய்கிறது - மதிய நேரத்தில் குறைவாகவும், காலை மற்றும் மாலை உச்சநிலையின் போது அதிகமாகவும் இருக்கும். கட்டமைப்பு சுமை, லெஜியோனெல்லா ஆபத்து மற்றும் பராமரிப்பு அணுகல் தேவைகள் ஆகியவற்றுடன் பருமனான கூரை தொட்டிகளின் தேவையை இந்த அமைப்பு நீக்குகிறது.
உற்பத்தி ஆலைகள், உணவு பதப்படுத்தும் வசதிகள் மற்றும் மின் நிலையங்களுக்கு இறுக்கமாக கட்டுப்படுத்தப்பட்ட அழுத்தத்தில் செயல்முறை நீர் தேவைப்படுகிறது. கேபினட் கூலிங் டவர் மேக்கப், வாஷ் டவுன் லைன்கள், கொதிகலன் தீவனம் மற்றும் உற்பத்தி நீர் சுற்றுகள் ஆகியவற்றை செயல்முறைத் தேவைகளுக்கு ஏற்ற ஒழுங்குமுறை துல்லியத்துடன் வழங்குகிறது. VFD-அடிப்படையிலான கட்டுப்பாடு ஆற்றல் கழிவுகள் மற்றும் த்ரோட்டிங்குடன் தொடர்புடைய வால்வு தேய்மானத்தை நீக்குகிறது.
பெரிய அளவிலான சொட்டுநீர், தெளிப்பான் மற்றும் மைய-பிவோட் அமைப்புகளுக்கு வெவ்வேறு உமிழ்ப்பான் பண்புகளுடன் புல மண்டலங்களில் நிலையான அழுத்தத்தில் மாறி ஓட்டம் தேவை. கேபினட் பல பம்ப் உள்ளமைவுகளைக் கையாளுகிறது, இதில் நீரில் மூழ்கக்கூடிய போர்ஹோல் மற்றும் கிடைமட்ட பூஸ்டர் பம்புகள் உட்பட, திறந்த நீர்ப்பாசன மண்டலங்களின் எண்ணிக்கையுடன் தானாகவே வெளியீட்டைப் பொருத்துகிறது. உள்ளமைக்கப்பட்ட உலர்-இயக்க பாதுகாப்பு மூல நீர் நிலை மாற்றங்களின் போது பம்புகளைப் பாதுகாக்கிறது.
கிராம அமைப்புகள் மற்றும் தொலைதூர குடியேற்றங்கள் கையேடு பம்ப் செயல்பாட்டை மாற்றியமைக்கும் தானியங்கி அழுத்தம் மேலாண்மை மூலம் பயனடைகின்றன. ஸ்டோரேஜ் டேங்க் லெவல் சென்சாருடன் ஒருங்கிணைக்கப்பட்டு, கேபினட் தானாகவே துவங்கி, நுகர்வோருக்கு நிலையான அழுத்தத்தை அளிக்கும் போது, தொட்டி நிரப்புதலைப் பராமரிக்க தானாகவே நிறுத்தப்படும். 4G வழியாக தொலைநிலை கண்காணிப்பு ஒரு மொபைல் ஃபோன் அல்லது மத்திய SCADA இலிருந்து பல சிதறிய நிலையங்களை நிர்வகிக்க ஒரு ஆபரேட்டரை அனுமதிக்கிறது.
ஒரு தளத்தில் பரந்து விரிந்து கிடக்கும் கட்டிடங்களுடன் கூடிய ஓய்வு விடுதிகள் மற்றும் ஓய்வு வசதிகள் விருந்தினர் அறைகள், சமையலறைகள், சலவை மற்றும் இயற்கையை ரசித்தல் ஆகியவற்றிற்கு ஒரே மாதிரியான அழுத்தம் தேவை. பீக் காலை மற்றும் மாலை தேவைகளை பூர்த்தி செய்ய கேபினட் பல பம்புகளை நிர்வகிக்கிறது.
கான்ஸ்டன்ட் பிரஷர் வாட்டர் சப்ளை கன்ட்ரோல் கேபினட் VFD வேகக் கட்டுப்பாடு, PLC- அடிப்படையிலான பம்ப் வரிசைமுறை மற்றும் விரிவான பாதுகாப்பை ஒரு தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட உறைக்குள் ஒருங்கிணைக்கிறது, இது ஒற்றை-பம்ப் முதல் பல-பம்ப் நிறுவல்களுக்கு தன்னாட்சி அழுத்த நிர்வாகத்தை வழங்குகிறது.
பிரதான தலைப்புக் குழாயில் உள்ள அழுத்தம் டிரான்ஸ்மிட்டர் நீர் அழுத்தத்தை 4-20 mA அனலாக் சிக்னலாக மாற்றுகிறது. கட்டுப்படுத்தி ஒரு டிஜிட்டல் PID அல்காரிதத்தை இயக்குகிறது: விகிதாசார ஆதாயம், அழுத்தம் விலகலுக்கு கணினி எவ்வளவு தீவிரமாக பதிலளிக்கிறது, ஒருங்கிணைந்த நேரம் நிலையான-நிலை ஆஃப்செட்டை நீக்குகிறது மற்றும் டெரிவேட்டிவ் டேம்பிங் திடீர் ஓட்ட மாற்றங்களின் போது ஓவர்ஷூட்டை அடக்குகிறது. PID வெளியீடு நேரடியாக VFD அதிர்வெண் குறிப்பை அமைக்கிறது, பம்ப் வேகத்தை உண்மையான நேரத்தில் தேவைக்கு ஏற்றவாறு சரிசெய்கிறது. வழக்கமான ஒழுங்குமுறை துல்லியமானது ± 0.02 MPa க்குள் ஒருமுறை குறிப்பிட்ட அமைப்பின் சிறப்பியல்புகளுடன் - குழாய் நீளம், பம்ப் வளைவு மற்றும் அழுத்தம் பாத்திரத்தின் அளவு ஆகியவற்றைக் கொண்டிருக்கும்.
ஒரு VFD-உந்துதல் பம்பின் திறனைக் காட்டிலும் தேவை அதிகமாகும் போது, கட்டுப்படுத்தி கூடுதல் பம்புகளை இயக்குகிறது. முன்னணி பம்ப் VFD கட்டுப்பாட்டின் கீழ் இயங்குகிறது. அதிகபட்ச அதிர்வெண்ணை அடைந்து, அழுத்தம் இன்னும் செட்பாயிண்ட் கீழே விழுந்தால், கன்ட்ரோலர் இந்த பம்பை அதன் பைபாஸ் கான்டாக்டர் வழியாக நிலையான-வேக செயல்பாட்டிற்கு மாற்றுகிறது மற்றும் VFD கட்டுப்பாட்டின் கீழ் ஒரு லேக் பம்பைத் தொடங்குகிறது. தேவை குறையும் போது மற்றும் VFD ஆனது செட்பாயிண்ட் மேல் அழுத்தத்துடன் குறைந்தபட்ச அதிர்வெண்ணை அடையும் போது, லேக் பம்ப்கள் ஒவ்வொன்றாக சிந்தப்பட்டு லீட் பம்ப் மாறி-வேகக் கட்டுப்பாட்டிற்குத் திரும்புகிறது. எந்த நேரத்திலும் ஒரே ஒரு பம்ப் மட்டுமே மாறி வேகத்தில் இயங்குவதை இது உறுதி செய்கிறது, மற்றவை அவற்றின் சிறந்த செயல்திறன் புள்ளிக்கு அருகில் நிலையான வேகத்தில் இயங்குகின்றன.
உடைகளை சமமாக விநியோகிக்க, கட்டுப்படுத்தி லீட் பம்ப் பதவியை ஒட்டுமொத்த ரன் மணி அல்லது தொடக்க எண்ணிக்கையின் அடிப்படையில் சுழற்றுகிறது. சுழற்சியைத் தூண்டும் போது குறைந்த மணிநேரங்களைக் கொண்ட பம்ப் அடுத்த முன்னணியாக மாறுகிறது, இது அழுத்தம் சீர்குலைவைத் தவிர்க்க குறைந்த ஓட்டம் நிலைகளில் ஏற்படுகிறது. பராமரிப்புக்காக ஆஃப்லைனில் எடுக்கப்பட்ட ஒரு பம்ப் டிஜிட்டல் உள்ளீடு மூலம் சுழற்சியில் இருந்து பூட்டப்பட்டது, மேலும் கட்டுப்படுத்தி மீதமுள்ள பம்புகள் முழுவதும் கடமையை மறு ஒதுக்கீடு செய்கிறது.
பூஜ்ஜிய-தேவை காலங்களில் - வணிக கட்டிடங்களில் ஒரே இரவில் - VFD இறுதியில் அதன் குறைந்தபட்ச அதிர்வெண்ணை அடைகிறது, அதே நேரத்தில் அழுத்தம் செட்பாயிண்டில் இருக்கும். உள்ளமைக்கக்கூடிய தாமதத்திற்குப் பிறகு, கட்டுப்படுத்தி தூக்க பயன்முறையில் நுழைந்து அனைத்து பம்ப்களையும் நிறுத்துகிறது. ஒரு சிறிய டயாபிராம் தொட்டி தூக்கத்தின் போது கணினி அழுத்தத்தை பராமரிக்கிறது. விழிப்பு வாசலுக்கு அழுத்தம் சிதைவடையும் போது, கட்டுப்படுத்தி லீட் பம்பை மறுதொடக்கம் செய்து அழுத்தத்தை மீட்டெடுக்க மேலே செல்கிறது. இந்த சுழற்சியானது நீண்ட காலத்திற்கு மூடப்பட்ட வால்வுக்கு எதிராக இயங்கும் பம்புகளைத் தடுக்கிறது, ஆற்றலைச் சேமிக்கிறது மற்றும் பம்பை அதிக வெப்பமடையாமல் பாதுகாக்கிறது.
கட்டுப்படுத்தி நிலையான மோட்டார் சுமைக்கு அப்பால் பம்ப்-குறிப்பிட்ட பாதுகாப்புகளை வழங்குகிறது. உலர்-இயக்க கண்டறிதல் கிணற்று நிலை ஆய்வு அல்லது மோட்டார் அண்டர்கண்ட் சென்சிங்கிலிருந்து டிஜிட்டல் உள்ளீட்டைப் பயன்படுத்துகிறது. ஒரு வால்வு திடீரென மூடப்பட்டால், தானாக மீட்டமைப்புடன் கூடிய அதிகப்படியான அழுத்தம் குழாய் சேதத்தைத் தடுக்கிறது. வேகமான சுழற்சி பூட்டுதல் மோட்டார் முறுக்குகளைப் பாதுகாக்க ஒரு மணி நேரத்திற்கு தொடக்கங்களின் எண்ணிக்கையைக் கட்டுப்படுத்துகிறது. கட்ட இழப்பு மற்றும் கட்ட வரிசை கண்காணிப்பு தலைகீழ் சுழற்சியில் இருந்து இயந்திர சேதத்தை தடுக்கிறது. அனைத்து பயண நிகழ்வுகளும் நேர முத்திரையிடப்பட்டு பிழை பதிவில் சேமிக்கப்படும், லாக் அவுட்டுக்கு முன் ஆபரேட்டர் தலையீடு தேவைப்படும் பல தன்னியக்க மீட்டமைப்பு முயற்சிகளுடன்.
VFD ஆனது 60 வினாடிகளுக்கு 110% ஓவர்லோட் மதிப்பீட்டில் மாறி-முறுக்கு பம்ப் டூட்டிக்கு தேர்ந்தெடுக்கப்பட்டது. ஃப்ளையிங்-ஸ்டார்ட் திறன், ஓவர் கரண்டில் ட்ரிப்பிங் செய்யாமல் கோஸ்டிங் பம்ப்பில் தடையின்றி மறுதொடக்கம் செய்ய உதவுகிறது. ஸ்கிப்-ஃப்ரெக்வென்சி புரோகிராமிங் இயந்திர அதிர்வு பட்டைகளைத் தவிர்க்கிறது. தானியங்கி ஆற்றல் உகப்பாக்கம் லேசான சுமையில் மோட்டார் காந்தமாக்கும் மின்னோட்டத்தைக் குறைக்கிறது, பம்ப் முழு வேகத்திற்குக் கீழே இயங்கும்போது கூடுதல் ஆற்றலைச் சேமிக்கிறது. ஒரு உள்ளமைக்கப்பட்ட DC இணைப்பு சோக் மற்றும் RFI வடிகட்டி சப்ளையில் ஹார்மோனிக் கரண்ட் இன்ஜெக்ஷனைக் குறைக்கிறது.
கதவில் பொருத்தப்பட்ட வண்ணத் தொடுதிரையானது நிகழ்நேர அமைப்பு அழுத்தம் மற்றும் செட்பாயிண்ட், தனிப்பட்ட பம்ப் நிலை, ஒட்டுமொத்த ரன் மணி மற்றும் ஒரு பம்பிற்கு தொடக்க எண்ணிக்கை, தவறான வரலாறு கொண்ட செயலில் உள்ள அலாரங்கள் மற்றும் கடவுச்சொல்-பாதுகாக்கப்பட்ட அளவுரு அணுகல் ஆகியவற்றை வழங்குகிறது. கைமுறை மேலெழுதல் கட்டுப்பாடு ஆணையிடுதல் மற்றும் பராமரிப்பு நடவடிக்கைகளை ஆதரிக்கிறது.
நிலையான RS485 Modbus RTU தள SCADA அல்லது டெலிமெட்ரி உபகரணத்துடன் இணைக்கிறது. ஒரு விருப்பமான 4G அல்லது ஈத்தர்நெட் கிளவுட் கேட்வே இணைய உலாவி அல்லது ஸ்மார்ட்போன் பயன்பாடு வழியாக தொலைநிலை அணுகலை செயல்படுத்துகிறது, நிகழ்நேர அழுத்தம், பம்ப் நிலை, ஆற்றல் நுகர்வு மற்றும் எச்சரிக்கை புஷ் அறிவிப்புகளை வழங்குகிறது. குறிப்பிட்ட கணினி தேவைகளுக்கு ஆபரேட்டர்கள் அழுத்தம் செட் பாயிண்ட்களை ரிமோட் மூலம் சரிசெய்யலாம்.
தரையில் நிற்கும் அமைச்சரவை புற ஊதா-எதிர்ப்பு தூள் பூச்சுடன் 1.5-2.0 மிமீ கால்வனேற்றப்பட்ட எஃகு தாளைப் பயன்படுத்துகிறது. உட்புற பம்ப் அறைகளுக்கு IP54 நிலையானது. IP55 அல்லது IP65 வெளிப்புற மற்றும் நீர் சிகிச்சை சூழல்களுக்கு கிடைக்கிறது. தெர்மோஸ்டாடிக் ஃபேன் கட்டுப்பாட்டுடன் வடிகட்டப்பட்ட கட்டாய-காற்று காற்றோட்டம் VFD இன் இயக்க வரம்பிற்குள் உள் வெப்பநிலையை பராமரிக்கிறது. வெப்பமண்டல அல்லது பாலைவன வெளிப்புற நிறுவல்களுக்கு, ஒரு சன்ஷேட் விதானம் மற்றும் எதிர்ப்பு மின்தேக்கி ஹீட்டர் ஆகியவற்றைக் குறிப்பிடலாம். கேபினட் தளத்தில் உள்ள சுரப்பி தகடுகள் வழியாக கேபிள் நுழைவு. அமைச்சரவையானது IEC 61439-1/2 க்கு வடிவமைக்கப்பட்டு கட்டமைக்கப்பட்டுள்ளது, அனைத்து கூறுகளும் CE-குறியிடப்பட்ட மற்றும் பிராந்திய சான்றிதழ்கள் கிடைக்கின்றன.
Q1: அமைச்சரவை நிலையான அழுத்தத்தை எவ்வாறு பராமரிக்கிறது?
பிரதான வாட்டர் ஹெடரில் உள்ள பிரஷர் சென்சார் தொடர்ந்து கணினி அழுத்தத்தை அளவிடுகிறது மற்றும் கட்டுப்படுத்திக்கு 4-20 mA சமிக்ஞையை அனுப்புகிறது. கட்டுப்படுத்தியின் PID அல்காரிதம் உண்மையான அழுத்தத்தை பயனர் நிர்ணயித்த இலக்குடன் ஒப்பிடுகிறது. அழுத்தம் குறைந்தால், அது பம்பை விரைவுபடுத்த VFD வெளியீட்டு அதிர்வெண்ணை அதிகரிக்கிறது. அழுத்தம் அதிகரித்தால், அது பம்பை குறைக்கிறது. இந்த க்ளோஸ்-லூப் ஒழுங்குமுறை தொடர்ச்சியாக இயங்குகிறது, பொதுவாக செட்பாயின்ட்டின் ±0.02 MPaக்குள் அழுத்தத்தை வைத்திருக்கும்.
Q2: ஒரு நிலையான அழுத்தம் நீர் வழங்கல் கட்டுப்பாட்டு அமைச்சரவை எத்தனை பம்புகளை கட்டுப்படுத்த முடியும்?
நிலையான கட்டமைப்புகள் 1 முதல் 6 பம்புகளை ஆதரிக்கின்றன, 2 அல்லது 3 பம்புகள் மிகவும் பொதுவான வரிசைப்படுத்தல் ஆகும். மல்டி-பம்ப் அமைப்புகளில், ஒற்றை விஎஃப்டி மாறி-வேக பம்பை இயக்குகிறது, மேலும் தேவை அதிகரிக்கும் போது கூடுதல் பம்புகள் நிலையான வேகத்தில் தொடங்குகின்றன. அனைத்து பம்ப் சீக்வென்ஸிங், ஆல்டர்நேஷன் மற்றும் ஃபால்ட் மாற்றும் லாஜிக் ஆகியவை கன்ட்ரோலரில் கட்டமைக்கப்பட்டுள்ளன.
Q3: இந்த அமைச்சரவைக்கும் ஒவ்வொரு பம்பிலும் தனித்தனி VFDகளை நிறுவுவதற்கும் என்ன வித்தியாசம்?
கேபினட் ஒரு முழுமையான கட்டுப்பாட்டு அமைப்பை வழங்குகிறது - பம்ப் சீக்வென்சிங் லாஜிக், பிரஷர் பிஐடி லூப், ஆட்டோமேட்டிக் ஆல்டர்னேஷன், ஃபால்ட் மாற்றம், ஸ்லீப்/வேக் ஃபங்ஷன், மற்றும் ஒரு யூசர் இன்டர்ஃபேஸ் - அனைத்தும் முன் வயர்டு மற்றும் ஃபேக்டரி-சோதனை செய்யப்பட்டவை. தனிப்பட்ட VFDகள் குறிப்பிடத்தக்க வெளிப்புற பொறியியல் இல்லாமல் மல்டி-பம்ப் செயல்பாட்டை ஒருங்கிணைக்க முடியாது.
Q4: சேமிப்பு தொட்டியுடன் அல்லது இல்லாமல் கணினி வேலை செய்ய முடியுமா?
இரண்டும். தொட்டி நிரப்பும் பயன்பாட்டில், கட்டுப்படுத்தி கணினி அழுத்தத்தை பராமரிக்கிறது, அதே நேரத்தில் தொட்டியில் உள்ள ஒரு நிலை உணரி தொடக்க/நிறுத்த அதிகாரத்தை வழங்குகிறது. நேரடி பிரதான கட்டமைப்பில், கட்டுப்படுத்தி நேரடியாக விநியோகக் குழாய்களில் வரி அழுத்தத்தை பராமரிக்கிறது, எந்த சேமிப்பு தொட்டியும் இல்லாமல் நுகர்வோர் தேவைக்கு ஏற்ப பம்ப் வேகத்தை மாற்றியமைக்கிறது.
Q5: என்ன வகையான பம்ப் இணக்கமானது?
380-480 V, 50/60 ஹெர்ட்ஸ் முழுவதும் நீர்மூழ்கிக் குழாய் குழாய்கள், செங்குத்து பல-நிலை பம்புகள், கிடைமட்ட இறுதி உறிஞ்சும் மையவிலக்கு விசையியக்கக் குழாய்கள் மற்றும் இன்லைன் பூஸ்டர் பம்புகளில் பயன்படுத்தப்படும் நிலையான மூன்று-கட்ட தூண்டல் மோட்டார்களை அமைச்சரவை கட்டுப்படுத்துகிறது. நிரந்தர காந்த மோட்டார்கள் இணக்கமான VFDகளுடன் இயக்கப்படலாம்.
Q6: என்ன சக்தி வரம்பு கிடைக்கிறது?
நிலையான கட்டமைப்புகள் 0.75 kW முதல் 400 kW வரை இருக்கும். கேபினட் அளவு பம்ப்களின் எண்ணிக்கை, ஒவ்வொரு பம்பின் மோட்டார் முழு-சுமை மின்னோட்டம் மற்றும் தளத்தின் தவறு நிலை ஆகியவற்றை அடிப்படையாகக் கொண்டது. உங்கள் பம்ப் தரவிலிருந்து VFD, கான்டாக்டர்கள், சர்க்யூட் பிரேக்கர்கள் மற்றும் பஸ்பார் அமைப்பு ஆகியவற்றை எங்கள் பொறியாளர்கள் தேர்ந்தெடுப்பார்கள்.
Q7: என்ன தொலைநிலை கண்காணிப்பு விருப்பங்கள் உள்ளன?
நிலையான RS485 Modbus RTU SCADA தளத்துடன் இணைக்கிறது. விருப்பமான 4G அல்லது ஈத்தர்நெட் நுழைவாயில்கள் கிளவுட் பிளாட்ஃபார்முடன் இணைக்கப்பட்டு, இணைய உலாவி அல்லது ஸ்மார்ட்போன் பயன்பாடு வழியாக நிகழ்நேர அழுத்தம், பம்ப் நிலை, ஆற்றல் நுகர்வு, தவறான அலாரங்கள் மற்றும் வரலாற்றுத் தரவுகளுக்கு அணுகலை வழங்குகிறது. எஸ்எம்எஸ் அல்லது ஆப் புஷ் அறிவிப்புகள் ஆபரேட்டர்களை தவறுகளுக்கு எச்சரிக்கும்.
Q8: அமைச்சரவைக்கு என்ன பராமரிப்பு தேவை?
கதவு முத்திரைகள் மற்றும் காற்றோட்டம் வடிகட்டிகளின் மாதாந்திர ஆய்வு. மின்சாரம் நிறுத்தப்படுவதை காலாண்டு சரிபார்த்தல். பாதுகாப்பு சாதனங்கள் மற்றும் மாற்று தர்க்கத்தின் வருடாந்திர செயல்பாட்டு சோதனை. VFD குளிரூட்டும் விசிறிகள் மற்றும் DC இணைப்பு மின்தேக்கிகள் 5-10 ஆண்டுகள் சேவை வாழ்க்கை மற்றும் மாற்றக்கூடியவை. அழுத்தம் டிரான்ஸ்மிட்டர் ஆண்டுதோறும் அளவீடு செய்யப்பட வேண்டும்.
Q9: பாரம்பரிய உந்தியுடன் ஒப்பிடும்போது இந்த அமைப்பு எவ்வாறு ஆற்றலைச் சேமிக்கிறது?
த்ரோட்லிங் வால்வுடன் கூடிய நிலையான-வேக பம்ப் செயற்கையான தடைக்கு எதிராக ஆற்றலை வீணாக்குகிறது. VFD பம்ப் வேகத்தை நேரடியாக தேவைக்கு பொருத்துகிறது. பம்ப் பவர் வேகத்தின் கனசதுரத்துடன் அளவிடப்படுவதால், 80% வேகத்தில் ஒரு பம்ப் முழு வேக ஆற்றலில் தோராயமாக 50% ஈர்க்கிறது. பூஜ்ஜிய-தேவை காலங்களில் தூக்க பயன்முறையில், நிறுவல்கள் பொதுவாக 20% முதல் 40% ஆற்றல் குறைப்பை அடைகின்றன.
ஒரு பெரிய ஆசிய நகரத்தில் உள்ள ஒரு முனிசிபல் நீர் ஆணையம், உயரமான குடியிருப்பு சமூகங்களுக்கு சேவை செய்யும் 80 க்கும் மேற்பட்ட இரண்டாம் நிலை நீர் வழங்கல் பூஸ்டர் நிலையங்களை நிர்வகித்து வந்தது. ஒவ்வொரு நிலையமும் 200 முதல் 800 அடுக்குமாடி குடியிருப்புகளை 18 முதல் 35 தளங்கள் வரை வழங்கியுள்ளது. தற்போதுள்ள உபகரணங்கள் பழையதாகிவிட்டன - சில நிலையங்கள் மிதவை-வால்வு நிரப்புதலுடன் கூரை தொட்டிகளைப் பயன்படுத்தின, மற்றவை அழுத்தம்-குறைக்கும் வால்வுகளுடன் நிலையான-வேக பம்ப் செட்களைப் பயன்படுத்தின. நகர அரசாங்கம் அழுத்தத்தின் தரத்தை மேம்படுத்தவும், பொது சுகாதார அடிப்படையில் கூரை தொட்டிகளை அகற்றவும், மற்றும் பம்பிங் ஆற்றல் நுகர்வை குறைக்கவும் மேம்படுத்த வேண்டும்.
ஒவ்வொரு பூஸ்டர் நிலையமும் ஒரு தனித் தேவை விவரத்துடன் ஒரு கோபுரத்தை வழங்கியது: கூர்மையான காலை மற்றும் மாலை உச்சநிலைகள், மிதமான பகல்நேர தேவை மற்றும் ஒரே இரவில் பூஜ்ஜியத்திற்கு அருகில் ஓட்டம். தற்போதைய நிலையான-வேக பம்புகள் தேவையைப் பொருட்படுத்தாமல் முழு திறனில் இயங்கின, அழுத்தம்-குறைக்கும் வால்வுகள் மூலம் அதிகப்படியான அழுத்தத்தை இரத்தப்போக்கு. இது பம்ப் அறைகளில் வெப்பம் மற்றும் சத்தத்தை உருவாக்கும் போது கணிசமான சக்தியை வீணடித்தது. புதிய சுகாதார விதிமுறைகளை பூர்த்தி செய்ய கூரை தொட்டிகள் அகற்றப்பட வேண்டும், மேலும் அனைத்து புதிய நிலையங்களும் மத்திய SCADA இயங்குதளத்திற்கு தரவைப் புகாரளிக்க வேண்டும் என்று அதிகாரம் கோரியது. இயற்பியல் இடமும் இறுக்கமாக இருந்தது - பெரும்பாலான பம்ப் அறைகள் குறைந்த உச்சவரம்பு உயரம் மற்றும் தடைசெய்யப்பட்ட அணுகலுடன் அடித்தளப் பகுதிகளில் மீண்டும் பொருத்தப்பட்டன.
மூன்று நிலையங்களில் ஒரு வெற்றிகரமான விமானிக்குப் பிறகு, அதிகாரம் தொழிற்சாலை-பொறியியல் நிலையான அழுத்த பெட்டிகளைத் தேர்ந்தெடுத்தது. ஒரு ஒற்றை உறையில் VFD, கன்ட்ரோலர், மூன்று செங்குத்து மல்டி-ஸ்டேஜ் பம்புகளுக்கான அவுட்புட் கான்டாக்டர்கள், பிரஷர் இன்டர்ஃபேஸ் மற்றும் HMI தொடுதிரை - பழைய பேனலின் தடம் பொருந்துகிறது. PID அழுத்தக் கட்டுப்பாடு அழுத்தத்தைக் குறைக்கும் வால்வுகளை முழுவதுமாக அகற்ற அனுமதித்தது. தேவைக்கேற்ப லீட் பம்ப் மாறுபட்ட வேகத்தில், தேவைக்கேற்ப கூடுதல் பம்புகள் நிலைநிறுத்தப்படுகின்றன. ஒரே இரவில், கணினி தூங்கியது, ஒரு சிறிய டயாபிராம் பாத்திரத்தால் அழுத்தப்பட்டது.
மேல் மாடி அடுக்குமாடி குடியிருப்புகளில் உள்ள நீர் அழுத்தம், பழைய அமைப்பு ஏற்படுத்திய கீழ் தளங்களில் அதிகப்படியான அழுத்தம் இல்லாமல், தேவையைப் பொருட்படுத்தாமல் ஒழுங்குமுறை குறைந்தபட்சத்தில் நிலைப்படுத்தப்பட்டது. ஒவ்வொரு நிலையத்திற்கும் ஆற்றல் நுகர்வு அளவிடப்பட்டு, மோட்பஸ் மூலம் அதிகாரத்தின் SCADA க்கு அனுப்பப்பட்டது, இது ஆபரேட்டர்களுக்கு நிகழ்நேரத் தெரிவுநிலை மற்றும் ஒவ்வொரு கோபுரத்தின் குறிப்பிட்ட உயரத்திற்கும் தொலைநிலையில் அழுத்தம் செட் பாயிண்ட்களை சரிசெய்யும் திறனை வழங்குகிறது.
முப்பத்திரண்டு நிலையான அழுத்த பெட்டிகள் 18 மாதங்களில் முதல் கட்டத்தில் நிறுவப்பட்டன. ஒவ்வொரு அமைச்சரவையும் பம்ப் தரவு மற்றும் குறிப்பிட்ட கோபுரத்துடன் பொருத்தப்பட்ட அழுத்தம் செட் பாயிண்ட்களுடன் முன்கூட்டியே ஏற்றப்பட்டது. இணைக்கப்பட்ட மெயின் சப்ளை, பம்ப் மோட்டார் கேபிள்கள் மற்றும் பிரஷர் டிரான்ஸ்மிட்டர் ஆகியவற்றை ஆன்-சைட் கமிஷனிங் - பொதுவாக ஒரு நிலையத்திற்கு ஒரு நாளில் முடிக்கப்படும்.
● 32 சமூகங்களில் உள்ள மேல் தளத்தில் வசிப்பவர்களிடமிருந்து வரும் அழுத்தப் புகார்கள், பணியமர்த்தப்பட்ட மூன்று மாதங்களுக்குள் பூஜ்ஜியமாகக் குறைந்தது.
● பம்பு ஆற்றல் நுகர்வு முந்தைய நிலையான வேக அடிப்படையுடன் ஒப்பிடுகையில் சராசரியாக 35% குறைந்துள்ளது, இது அதிகாரசபையின் இலக்கான 25% ஐ விட அதிகமாகும்.
● கூரைத் தொட்டிகள் செயலிழந்து அகற்றப்பட்டன, அதனுடன் தொடர்புடைய பராமரிப்பு மற்றும் தண்ணீரின் தர இணக்கச் செலவுகள் நீக்கப்பட்டன.
● இரண்டு நபர்களைக் கொண்ட செயல்பாட்டுக் குழு இப்போது அனைத்து 32 நிலையங்களையும் மத்திய SCADA இலிருந்து தொலைவிலிருந்து நிர்வகிக்கிறது.
● மீதமுள்ள 50 நிலையங்களுக்கான நிலையான அழுத்த கேபினட்டை ஆணையம் தரப்படுத்தியுள்ளது, தற்போது இரண்டாம் கட்ட பணிகள் நடைபெற்று வருகின்றன.
