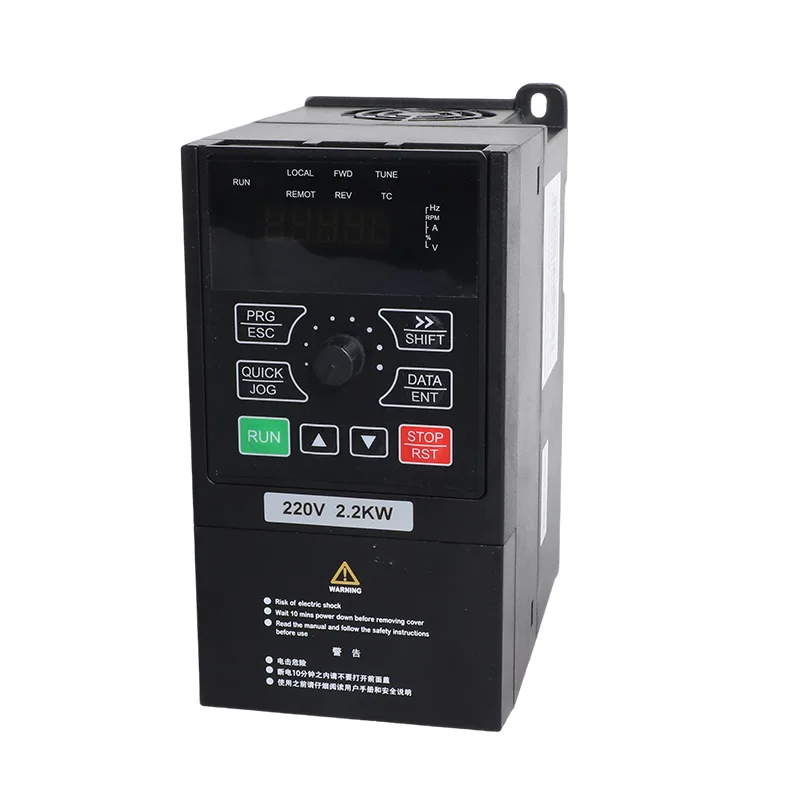

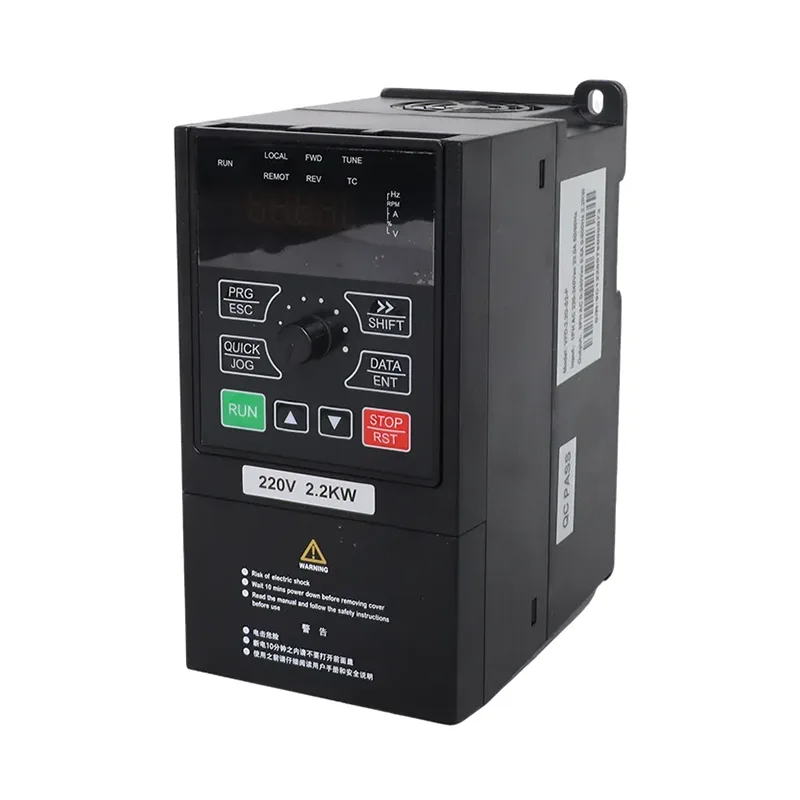

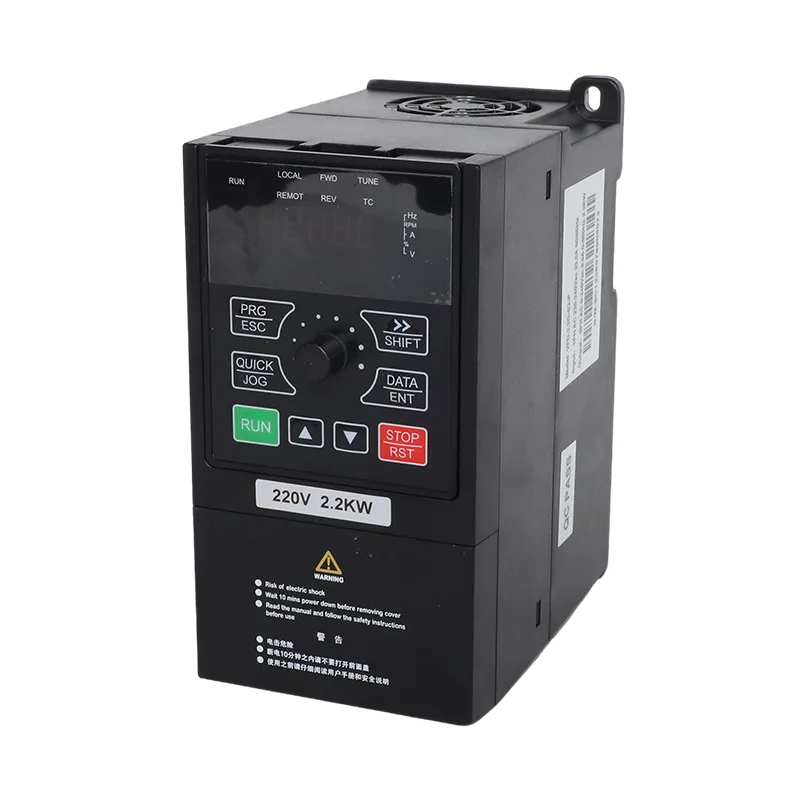

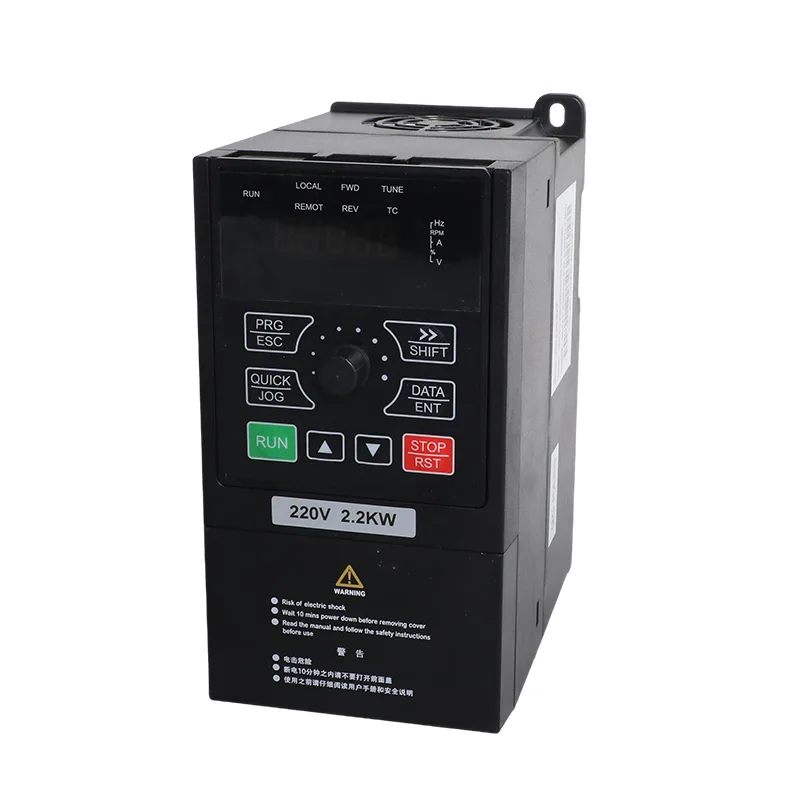

சிறிய பம்பிங் அமைப்புகள் மற்றும் 220-240 V சிங்கிள்-ஃபேஸ் பவர் மூலம் வழங்கப்படும் ஒளி இயந்திரங்களுக்கு, சீனாவை தளமாகக் கொண்ட உற்பத்தியாளர் மற்றும் சப்ளையர் CSIVEI, 0.75-2.2kW 1 ஃபேஸ் 230V சோலார் பம்ப் மற்றும் ஜெனரல் பர்ப்பஸ் இன்வெர்ட்டர் VFD ஆகியவற்றை வழங்குகிறது. VFD-PC10 வரம்பில் 0.75 kW, 1.5 kW மற்றும் 2.2 kW மாதிரிகள், 4 A, 7 A மற்றும் 9.6 A என மதிப்பிடப்பட்ட வெளியீட்டு மின்னோட்டங்கள் உள்ளன. வாங்கும் விசாரணைகளுக்கு, பொருத்தமான மாதிரிக்கான மேற்கோளைக் கோருவதற்கு மோட்டார் பெயர்ப்பலகை மற்றும் நோக்கம் கொண்ட இயக்க முறைமையைப் பகிரவும். பட்டியலிடப்பட்ட உள்ளீட்டு மின்னோட்டங்கள் முறையே 8.2 ஏ, 14 ஏ மற்றும் 23 ஏ, எனவே விநியோக சுற்று, கேபிள் மற்றும் பாதுகாப்பு சாதனம் ஆகியவை தொடர்புடைய மாதிரிக்கு தேர்ந்தெடுக்கப்பட வேண்டும்.
நேரடி சூரிய-பம்பிங் அமைப்பில், PV வரிசை இன்வெர்ட்டருக்கு உணவளிக்கிறது மற்றும் இன்வெர்ட்டர் பம்பை இயக்குகிறது; அவர்களுக்கு இடையே பேட்டரி பேங்க் தேவையில்லை. கிடைக்கும் சூரிய நேரத்துக்கு அப்பால் தண்ணீர் தேவைப்படும் இடங்களில், பம்ப் செய்யப்பட்ட நீரை ஒரு சேமிப்புத் தொட்டி, பிற்கால உபயோகத்திற்காக வைத்திருக்க முடியும். கிரிட் காப்புப்பிரதி நிறுவலின் ஒரு பகுதியாக இருந்தால், மூல-தேர்வு அளவுருக்கள் மற்றும் நோக்கம் கொண்ட இயக்க வரிசைக்கான வயரிங் ஆகியவற்றை உள்ளமைக்கவும்.
0.75-2.2kW 1 ஃபேஸ் 230V சோலார் பம்ப் மற்றும் ஜெனரல் பர்ப்பஸ் இன்வெர்ட்டர் VFD இன் PV உள்ளமைவு ஒவ்வொரு பட்டியலிடப்பட்ட மாடலுக்கும் ஒரு சரத்தை அடிப்படையாகக் கொண்டது. DC உள்ளீடு 450 VDC வரை மதிப்பிடப்படுகிறது, பரிந்துரைக்கப்பட்ட திறந்த-சுற்று மின்னழுத்த வரம்பு 360-430 VDC மற்றும் MPPT வரம்பு 250-350 VDC. அட்டவணை B 250 W (37±1 V) என மதிப்பிடப்பட்ட 11 தொகுதிகள் அல்லது 300 W (45±1 V) என மதிப்பிடப்பட்ட 9 தொகுதிகளின் சரத்தை பட்டியலிடுகிறது. தயாரிப்புத் தரவில் காட்டப்பட்டுள்ள பரிந்துரைக்கப்பட்ட ஏற்பாடுகள் இவை; சரத்தை இறுதி செய்வதற்கு முன், உண்மையான தொகுதி திறந்த-சுற்று மின்னழுத்தத்தை உறுதிசெய்யவும். வரிசையானது இன்வெர்ட்டரின் அதிகபட்ச 450 VDCக்குக் கீழே இருக்க வேண்டும்.
மதிப்பிடப்பட்ட வெளியீட்டு மின்னழுத்தம் 3 PH அல்லது 1 PH 220 V AC என குறிப்பிடப்பட்டுள்ளது. இணக்கமான ஒற்றை-கட்ட மோட்டாருக்கு, வழங்கப்பட்ட அமைவுத் தகவல் U மற்றும் V வெளியீட்டை P8-27 க்கு 1க்கு அமைக்கிறது. மூன்று-கட்ட 220 V மோட்டார் U, V மற்றும் W ஆகியவற்றை P8-27 இல் 0 இல் விட்டுப் பயன்படுத்துகிறது. மோட்டார் வயரிங் மற்றும் மோட்டார் நேம்ப்ளேட் மற்றும் தயாரிப்பு கையேட்டை இயக்குவதற்கு முன் அளவுரு அமைப்பைச் சரிபார்க்கவும்.
0.75-2.2kW 1 ஃபேஸ் 230V சோலார் பம்ப் மற்றும் ஜெனரல் பர்ப்பஸ் இன்வெர்ட்டர் VFDக்கு, P8-00 அளவுரு பயன்பாட்டு பயன்முறையைத் தேர்ந்தெடுக்கிறது: 1 சோலார் பம்ப் பயன்முறைக்கு மற்றும் 0 பொது-நோக்கு பயன்முறைக்கு. P8-15 தனித்தனியாக சோலார் கட்டமைப்பில் மூலச் செயல்பாட்டை வரையறுக்கிறது: தானியங்கு, சூரிய ஒளி அல்லது மின்சாரம் மட்டும். இந்த அமைப்புகளை தனித்தனியாக வைத்திருப்பது, இயக்ககத்தை உத்தேசித்துள்ள வயரிங் மற்றும் கட்டுப்பாட்டு வரிசையுடன் பொருத்த உதவுகிறது.
| பொருள் | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| பொருந்தும் மோட்டார் | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| பெயரளவு திறன் | 1.5 கே.வி.ஏ | 3 கே.வி.ஏ | 4 கே.வி.ஏ |
| உள்ளீட்டு மின்னோட்டம் | 8.2 ஏ | 14 ஏ | 23 ஏ |
| வெளியீட்டு மின்னோட்டம் | 4 ஏ | 7 ஏ | 9.6 ஏ |
| ஏசி உள்ளீடு மின்னழுத்தம் | AC 1 PH 220 V (-15%) முதல் 240 V (+10%) | ||
| அதிகபட்சம். DC உள்ளீடு மின்னழுத்தம் | 450 வி.டி.சி | ||
| பரிந்துரைக்கப்பட்ட குரல் வரம்பு | 360 முதல் 430 வி.டி.சி | ||
| பரிந்துரைக்கப்பட்ட MPPT வரம்பு | 250 முதல் 350 வி.டி.சி | ||
| மின்னழுத்த வரம்பைத் தொடங்கவும் | 160 முதல் 450 VDC, அளவுரு அனுசரிப்பு | ||
| மதிப்பிடப்பட்ட வெளியீட்டு மின்னழுத்தம் | 3 PH அல்லது 1 PH 220 V AC | ||
| இரைச்சல் நிலை | 50 dBA அதிகபட்சம். |
| மாதிரி | 37±1 V தொகுதிகள், 250 W±5 Wp | 45±1 V தொகுதிகள், 300 W±5 Wp | ||
| ஒரு சரத்திற்கு தொகுதிகள் | சரங்கள் | ஒரு சரத்திற்கு தொகுதிகள் | சரங்கள் | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| பொருள் | விவரக்குறிப்பு |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50/60 ஹெர்ட்ஸ் |
| உள்ளீட்டு அதிர்வெண் வரம்பு | ±5% (47.5 முதல் 63 ஹெர்ட்ஸ்) |
| வெளியீடு மின்னழுத்தம் | உள்ளீட்டு மின்னழுத்தத்திற்கு 0 |
| வெளியீடு அதிர்வெண் | 0.1 முதல் 500 ஹெர்ட்ஸ் |
| அதிகபட்ச அதிர்வெண் | 0 முதல் 500 ஹெர்ட்ஸ் (SVC மற்றும் V/F கட்டுப்பாடு) |
| கேரியர் அதிர்வெண் | 0.8 kHz முதல் 8 kHz வரை, ஏற்றுவதற்கு தானாக சரிசெய்யப்பட்டது (16 kHz வரை ஆதரிக்கப்படுகிறது) |
| அதிர்வெண் தீர்மானம் | டிஜிட்டல் அமைப்பு 0.01 ஹெர்ட்ஸ்; அனலாக் அமைப்பு அதிகபட்ச அதிர்வெண்ணின் 0.025% |
| கட்டுப்பாட்டு முறை | சென்சார் இல்லாத திசையன் கட்டுப்பாடு (SVC); V/F கட்டுப்பாடு |
| தொடக்க முறுக்கு | 0.5 ஹெர்ட்ஸ் / 150% (SVC) |
| வேக வரம்பு | 1:100 (SVC) |
| வேக நிலைத்தன்மை துல்லியம் | ±0.5% (SVC) |
| அதிக சுமை திறன் | 60 வினாடிகளுக்கு 150% மதிப்பிடப்பட்ட மின்னோட்டம்; 12 வினாடிகளுக்கு 170%; 1.5 வினாடிகளுக்கு 190% |
| முறுக்கு ஊக்கம் | தானியங்கி முறுக்கு ஊக்கம்; கைமுறை ஏற்றம் 0.1% முதல் 30.0% |
| V/F வளைவு | நேரியல், பல-புள்ளி மற்றும் சதுர வளைவு (1.2 / 1.4 / 1.6 / 1.8 / 2.0 சக்தி) |
| V/F பிரிப்பு | முழு பிரிப்பு, பாதி பிரிப்பு |
| முடுக்கம் / குறைதல் | நேரியல் அல்லது S-வளைவு, 0.0 முதல் 6500.0 வி |
| DC பிரேக்கிங் | அதிர்வெண் 0.00 ஹெர்ட்ஸ் முதல் அதிகபட்ச அதிர்வெண் தொடக்கம்; நேரம் 0.0 முதல் 36.0 வி; தற்போதைய 0.0% முதல் 100.0% |
| JOG கட்டுப்பாடு | JOG அதிர்வெண் 0.00 ஹெர்ட்ஸ் முதல் அதிகபட்ச அதிர்வெண் (இயல்புநிலை 5 ஹெர்ட்ஸ்); accel/decel 0.0 முதல் 6500.0 வி |
| உள்ளமைக்கப்பட்ட PID | ஆம், அழுத்தம், ஓட்டம் அல்லது வெப்பநிலை வெளிப்புற கட்டுப்படுத்தி இல்லாமல் மூடப்பட்ட வளையம் |
| ஏ.வி.ஆர் | கிரிட் மின்னழுத்தம் மாறும்போது வெளியீட்டு மின்னழுத்தம் நிலையானதாக இருக்கும் |

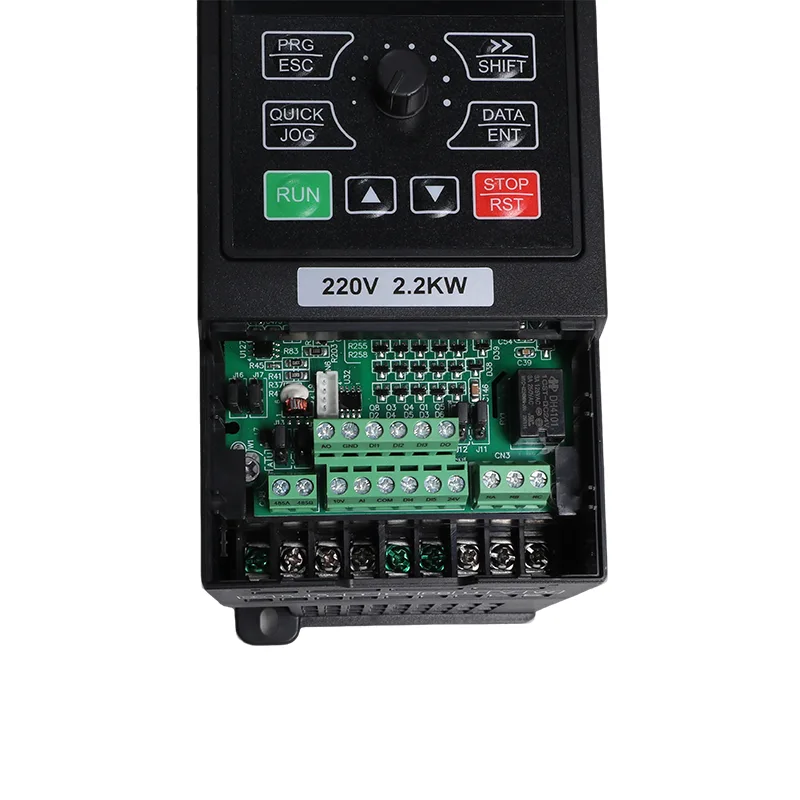

| உள்ளீட்டு முனையங்கள் | 5 டிஜிட்டல் உள்ளீடுகள், DI5 50 kHz வரை அதிவேக துடிப்பை ஆதரிக்கிறது; 1 அனலாக் உள்ளீடு 0-10 V அல்லது 0-20 mA; 1 விசைப்பலகை பொட்டென்டோமீட்டர் உள்ளீடு |
| வெளியீட்டு முனையங்கள் | 1 அதிவேக துடிப்பு வெளியீடு 50 kHz வரை; 1 ரிலே வெளியீடு; 1 அனலாக் வெளியீடு 0-20 mA அல்லது 0-10 V |
| தொடர்பு | RS485, மோட்பஸ் RTU |
| பாதுகாப்பு | பவர்-ஆன், வெளியீட்டு நிலை இழப்பு, அதிக மின்னோட்டம், அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக வெப்பநிலை, அதிக சுமை, குறைந்த சுமை, பலவீனமான ஒளியில் மோட்டார் ஷார்ட் சர்க்யூட் கண்டறிதல் |
| இயக்க வெப்பநிலை | -10°C முதல் 50°C வரை; 40°Cக்கு மேல் 1°Cக்கு 1% குறைக்கவும் |
| சேமிப்பு வெப்பநிலை | -20°C முதல் 60°C வரை |
| ஈரப்பதம் | 95% RHக்குக் கீழே, ஒடுக்கம் இல்லை |
| உயரம் | 1000 மீ கீழ்; 1000 முதல் 3000 மீ வரை 100 மீட்டருக்கு 1% குறைக்கவும் |
| அதிர்வு | கீழே 5.9 மீ/செ² (0.6 கிராம்) |
| அடைப்பு | IP20, சுவர் மவுண்ட் அல்லது அமைச்சரவை, செங்குத்து நிறுவல் |
| விநியோக அமைப்பு | TN, TT |
| EMC / பாதுகாப்பு | IEC 61800-3 (C3); IEC 61800-5-1 |
இந்த வரம்பு சிறிய அளவிலான பம்பிங் மற்றும் லைட் எந்திரங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு ஒற்றை-நிலை 230 V. சூரிய செயல்பாடு பகல்நேர நீர் உந்தியை ஆதரிக்கும், அதே நேரத்தில் பொது-நோக்க பயன்முறை இணக்கமான மோட்டார்-இயக்க உபகரணங்களுக்கு வேகக் கட்டுப்பாட்டை வழங்குகிறது.
இன்வெர்ட்டர் ஒற்றை-கட்ட அல்லது மூன்று-கட்ட 220 V AC மோட்டார் வெளியீட்டை ஆதரிக்கிறது, சரியான மோட்டார் இணைப்பு மற்றும் P8-27 அமைப்புக்கு உட்பட்டது. ஏற்கனவே உள்ள பம்ப் அல்லது இயந்திரத்திற்கான டிரைவைக் குறிப்பிடும்போது இந்த நெகிழ்வுத்தன்மை பயனுள்ளதாக இருக்கும், ஆனால் மோட்டார் மின்னோட்டம் மற்றும் சுமை தேவைகள் தேர்ந்தெடுக்கப்பட்ட மாதிரியின் மதிப்பீடுகளுக்குள் இருக்க வேண்டும்.
CSIVEI 0.75-2.2kW 1 ஃபேஸ் 230V சோலார் பம்ப் & ஜெனரல் பர்ப்பஸ் இன்வெர்ட்டர் VFDயை சூரிய மின் உந்தி அல்லது வழக்கமான வேகக் கட்டுப்பாட்டுக்கு ஆர்டர் செய்யலாம். மேற்கோளைக் கோரும்போது மோட்டார் பெயர்ப்பலகை, உத்தேசிக்கப்பட்ட கட்டுப்பாட்டு முறை மற்றும் PV தொகுதி விவரக்குறிப்புகளைப் பகிரவும், இதன் மூலம் மாதிரி மற்றும் ஆரம்ப உள்ளமைவை பயன்பாட்டிற்குப் பொருத்த முடியும்.
சோலார் பம்ப் பயன்முறையில், P8-15 தானியங்கி செயல்பாடு (0), சோலார் மட்டும் (1) அல்லது மெயின்களை மட்டும் (2) தேர்ந்தெடுக்கிறது. தானியங்கி பயன்முறையில், P8-16 மெயின்கள் இயங்கும் இடைவெளியை அமைக்கிறது (இயல்புநிலையாக 60 நிமிடங்கள்) மற்றும் P8-17 சூரியனை மீண்டும் முயற்சிக்கும் முன் தாமதத்தை அமைக்கிறது (இயல்புநிலையாக 4 வினாடிகள்).
பரிந்துரைக்கப்படும் அணிவரிசை 11 × 250 W தொகுதிகள் அல்லது 9 × 300 W தொகுதிகள் ஒரு சரம் ஆகும். திறந்த-சுற்று மின்னழுத்தத்தை பரிந்துரைக்கப்பட்ட 360–430 VDC வரம்பிற்குள் மற்றும் 450 VDC க்குக் கீழே வைத்திருங்கள்; MPPT வரம்பு 250–350 VDC ஆகும்.
60-வினாடி உறுதிப்படுத்தல் காலத்துடன் 25% அளவில் இயல்பாகவே அண்டர்லோட் கண்டறிதல் இயக்கப்படுகிறது. ஃப்ளோட் சுவிட்சுகள் DI2 மற்றும் DI3 க்கு வயர் செய்யப்படலாம், மேலும் E43 பிழையானது அந்த கண்காணிப்பு ஏற்பாட்டைப் பயன்படுத்தும் போது ஒரு நிலை-ஆய்வுப் பிழையைக் குறிக்கிறது.
P8-00 சோலார் பம்ப் பயன்முறையை (1) அல்லது பொது-நோக்கு பயன்முறையை (0) தேர்ந்தெடுக்கிறது. பொது-நோக்க செயல்பாடு SVC/V/F கட்டுப்பாட்டை வழங்குகிறது, உள்ளமைக்கப்பட்ட PID மற்றும் RS485க்கு மேல் Modbus RTU, இணக்கமான பம்புகள், மின்விசிறிகள் மற்றும் பிற சிறிய இயந்திரங்களுக்கு சேவை செய்ய அதே இயக்கி தளத்தை அனுமதிக்கிறது.
ஆம். பம்பை U மற்றும் V உடன் இணைக்கவும், பின்னர் ஒற்றை-கட்ட பம்ப் பயன்முறைக்கு P8-27 ஐ 1 ஆக அமைக்கவும். மூன்று-கட்ட 220 V பம்புகள் U, V மற்றும் W உடன் P8-27 உடன் 0 இல் இணைக்கப்படுகின்றன.
ஒரு சரத்தில் 250 W (37 V திறந்த-சுற்று வகை) 11 தொகுதிகள் அல்லது ஒரு சரத்தில் 300 W (45 V வகை) 9 தொகுதிகள். இரண்டும் பரிந்துரைக்கப்பட்ட 360 முதல் 430 VDC சாளரத்தில் வரிசை மின்னழுத்தத்தை வைக்கின்றன. 450 VDC ஓபன் சர்க்யூட்டின் கீழ் இருங்கள், இது இயக்கி அதிகபட்சம்.
DC மின்னழுத்தம் P8-07 இல் நுழைவாயிலைக் கடக்கும் போது இயக்கி தொடங்குகிறது, மேலும் P8-11 (இயல்புநிலையாக 600 s) ஐ விட நீண்ட காலத்திற்கு P8-10 (இயல்புநிலையாக 20 Hz) இல் பலவீனமான-ஒளி நிலைக்குக் கீழே வெளியீட்டு அதிர்வெண் இருக்கும் போது நிறுத்தப்படும். தண்ணீரை நகர்த்தும் வேகத்திற்குக் கீழே ஒரு பம்பை இயக்குவது மோட்டாரை வெப்பப்படுத்துகிறது மற்றும் தாங்கு உருளைகளை அணிந்துகொள்கிறது, எனவே இயக்கி ஊர்ந்து செல்வதற்குப் பதிலாக நிறுத்தப்படும்.
இல்லை. பேனல்கள் டிரைவிற்கு உணவளிக்கின்றன மற்றும் டிரைவ் பம்பை ஊட்டுகிறது. தொட்டி என்பது சேமிப்பகமாகும், மேலும் ஒரு தொட்டிக்கு பேட்டரி வங்கியின் ஒரு பகுதியே செலவாகும் மற்றும் மாற்ற வேண்டிய அவசியமில்லை.
ஆம். iMaster இரண்டு வேலைகளுக்கும் கட்டமைக்கப்பட்டுள்ளது, மேலும் P8-00 அளவுருவே அவற்றுக்கிடையே தேர்ந்தெடுக்கும். பொது-நோக்க பயன்முறையில் இது SVC அல்லது V/F கட்டுப்பாடு, உள்ளமைக்கப்பட்ட PID, RS485க்கு மேல் Modbus RTU மற்றும் முழு பாதுகாப்புத் தொகுப்புடன் நிலையான இன்வெர்ட்டராக செயல்படுகிறது. நீங்கள் ஆர்டர் செய்யும் போது யூனிட் எந்த பயன்முறையில் இயங்க வேண்டும் என்பதை எங்களிடம் கூறுங்கள், ஷிப்பிங் செய்வதற்கு முன் நாங்கள் அதை உள்ளமைக்கிறோம். ஏற்கனவே சோலார் பம்ப் பயன்முறையில் உள்ள ஒரு யூனிட் P8-00 ஐ 0 ஆக அமைப்பதன் மூலம் பொது நோக்கத்திற்கு மாற்றப்படுகிறது, எனவே ஒரு வேலைக்காக வாங்கப்பட்ட பங்குகள் மற்றொன்றிற்கு விற்கப்படலாம்.
மாதிரி மற்றும் திட்டத்தை எங்களுக்கு அனுப்பவும். நாங்கள் மாதிரி மற்றும் வால்யூம் விலையை ஒன்றாக மேற்கோள் காட்டுகிறோம், எனவே நீங்கள் ஒப்பந்தம் செய்வதற்கு முன் தரையிறங்கிய விலையை ஒப்பிடலாம், மேலும் OEM பிராண்டிங்கை மதிப்பீட்டு அலகுக்கு பயன்படுத்தலாம், எனவே உங்கள் சொந்த லேபிள் எப்படி இருக்கும் என்பதை நீங்கள் பார்க்கலாம்.
