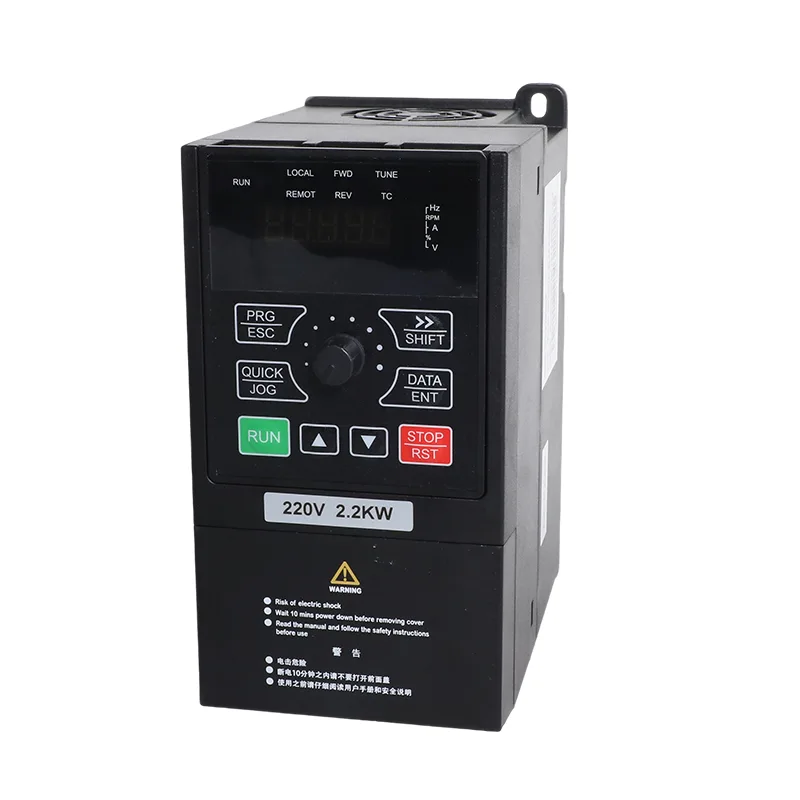

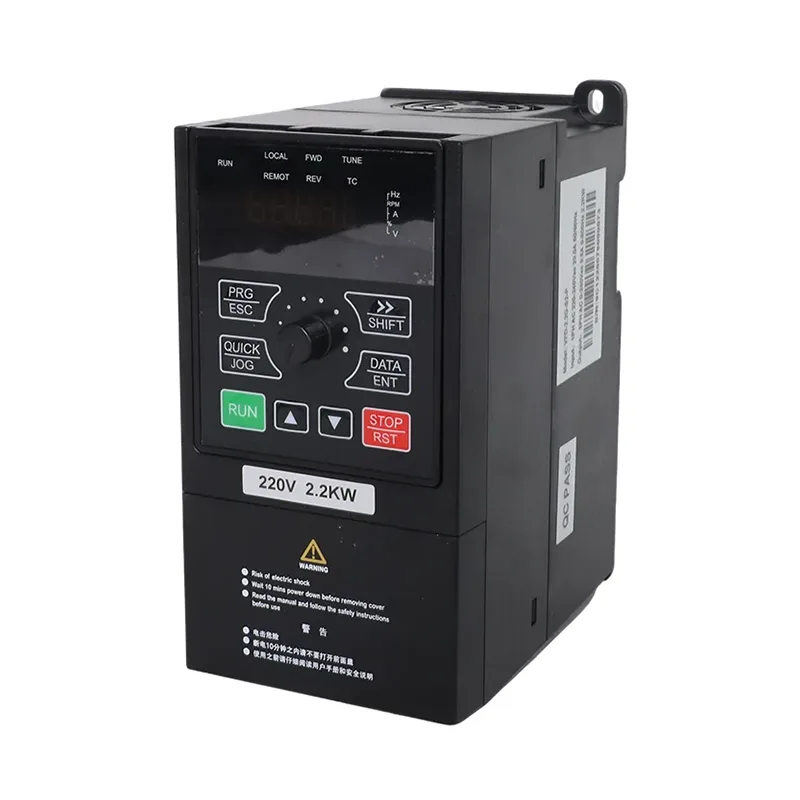

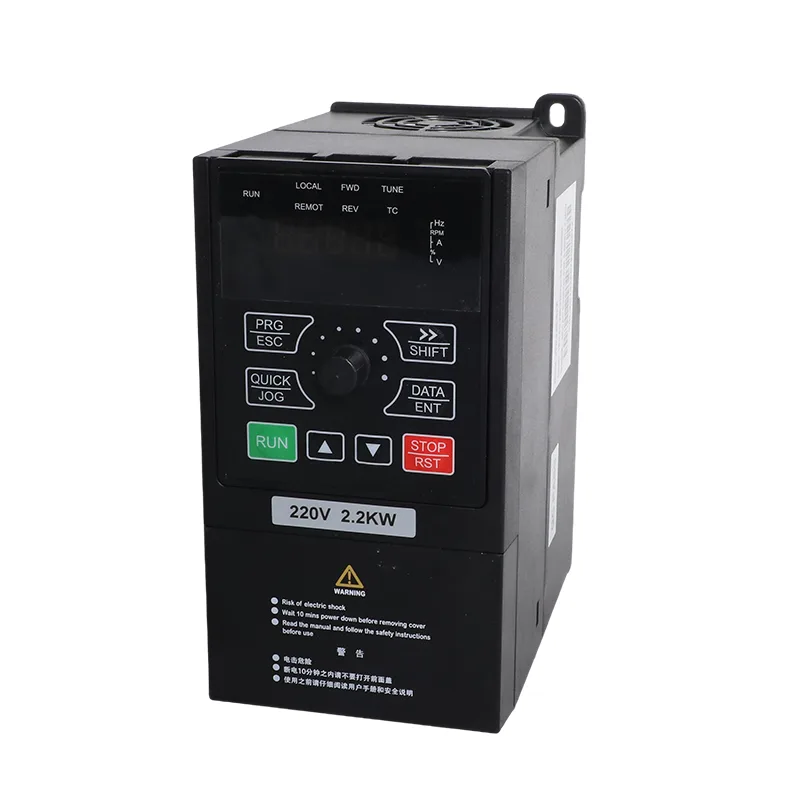

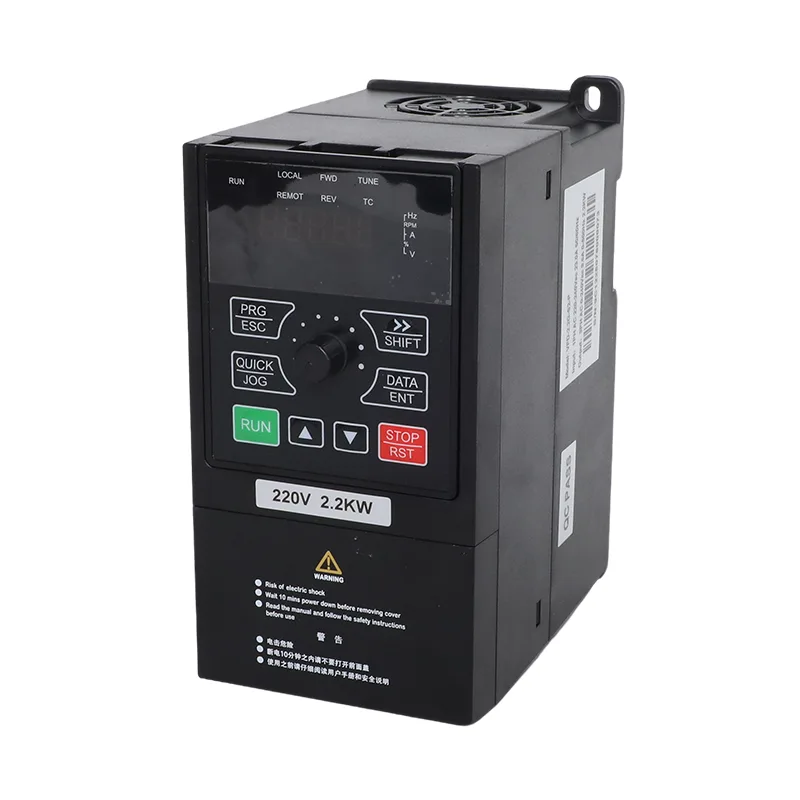

CSIVEI 4.0kW/5.5kW 1 கட்டம் 230V சோலார் பம்ப் மற்றும் பொது நோக்கத்திற்கான இன்வெர்ட்டர் VFD என்பது 4.0 kW அல்லது 5.5 kW மோட்டார்களை இயக்க வேண்டிய தளங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, ஆனால் மூன்று-கட்ட பயன்பாட்டு இணைப்பைக் காட்டிலும் ஒற்றை-கட்ட AC விநியோகத்தைக் கொண்டுள்ளது. VFD-PC10-4.0G-S2-MK ஆனது 17 A வெளியீட்டு மின்னோட்டத்தை வழங்குகிறது, அதே சமயம் VFD-PC10-5.5G-S2-MK ஆனது 25 A ஐ வழங்குகிறது. அவற்றின் பட்டியலிடப்பட்ட AC உள்ளீட்டு மின்னோட்டங்கள் முறையே 32 A மற்றும் 45 A ஆகும், எனவே விநியோக சுற்று, பிரேக்கர் மற்றும் கேபிள் ஆகியவை உண்மையான மின்னோட்டத்தில் தேர்ந்தெடுக்கப்பட வேண்டும்.
DC பக்கத்தில், டிரைவ் அதன் மின்னழுத்த வரம்புகளுக்காக கட்டமைக்கப்பட்ட ஒரு ஒளிமின்னழுத்த வரிசையை ஏற்றுக்கொள்கிறது. பரிந்துரைக்கப்பட்ட MPPT வரம்பு 250–350 VDC, பரிந்துரைக்கப்பட்ட வரிசை திறந்த-சுற்று மின்னழுத்த வரம்பு 360–430 VDC மற்றும் அதிகபட்ச DC உள்ளீட்டு மின்னழுத்தம் 450 VDC ஆகும். சரங்கள் இணையாக இணைக்கப்படும் போது அல்லது குளிர் நிலைகளில் வரிசை செயல்படும் போது, தொகுதி திறந்த சுற்று மின்னழுத்தம் உயரும் போது இந்த வரம்புகள் மிகவும் முக்கியம்.
சோலார் பம்ப் பயன்முறை (P8-00 = 1): போட்டோவோல்டாயிக் பம்ப்பிங்கிற்கு MPPTஐப் பயன்படுத்துகிறது மற்றும் பலவீனமான ஒளி கையாளுதல், குறைந்த சுமை பாதுகாப்பு மற்றும் நீர் நிலைக் கட்டுப்பாட்டு விருப்பங்கள் உட்பட பம்ப் தொடர்பான செயல்பாடுகளை வழங்குகிறது. கட்டம் காப்புப்பிரதி நிறுவலின் ஒரு பகுதியாக இருக்கும் போது, மாற்றும் அளவுருக்கள் மற்றும் வெளிப்புற மாறுதல் ஏற்பாடு ஆகியவை கையேட்டின் படி கட்டமைக்கப்பட வேண்டும்.
பொது-நோக்கு பயன்முறை (P8-00 = 0): SVC அல்லது V/F கட்டுப்பாடு, உள்ளமைக்கப்பட்ட PID மற்றும் RS485 Modbus RTU தொடர்பு கொண்ட வழக்கமான இன்வெர்ட்டராக இயக்ககம் செயல்படுகிறது. சூரிய-பம்ப் கட்டுப்பாட்டு செயல்பாட்டைப் பயன்படுத்தாமல் இணக்கமான பம்புகள், மின்விசிறிகள், ஊதுகுழல்கள் மற்றும் பிற மோட்டார்-உந்துதல் உபகரணங்களுக்கு இந்தப் பயன்முறையைப் பயன்படுத்தலாம்.
ஷிப்மென்ட்டுக்கு முன் இயக்க முறைமை அமைக்கப்படலாம் மற்றும் பயன்பாட்டுத் தேவைகள் மாறும் போது P8-00 மூலம் மாற்றலாம். இது விநியோகஸ்தர்கள் மற்றும் நிறுவிகளுக்கு பொருத்தமான மோட்டார் மதிப்பீடுகள், வயரிங் மற்றும் அளவுரு அமைப்புகளுக்கு உட்பட்டு, பின்னர் இயக்ககத்தை மறுகட்டமைப்பதற்கான விருப்பத்தைத் தக்கவைத்துக்கொள்ளும் போது, உத்தேசிக்கப்பட்ட பயன்பாட்டைக் குறிப்பிடுவதற்கான வழியை வழங்குகிறது.
சோலார் பம்பிங்கிற்கு, 4.0kW/5.5kW 1 ஃபேஸ் 230V சோலார் பம்ப் மற்றும் ஜெனரல் பர்ப்பஸ் இன்வெர்ட்டர் VFD ஒரு மாதிரி-குறிப்பிட்ட சரம் அமைப்பைப் பயன்படுத்துகிறது: 4.0 kW பதிப்பு இரண்டு இணை சரங்களைப் பயன்படுத்துகிறது, அதே நேரத்தில் 5.5 kW பதிப்பு மூன்று பயன்படுத்துகிறது. 37±1 V, 250 W±5 Wp தொகுதிகள், அட்டவணை ஒரு சரத்திற்கு 11 தொகுதிகளைக் குறிப்பிடுகிறது; 45±1 V, 300 W±5 Wp தொகுதிகள், இது ஒரு சரத்திற்கு 9 தொகுதிகளைக் குறிப்பிடுகிறது. வரிசையை இணைக்கும் முன், தேர்ந்தெடுக்கப்பட்ட தொகுதி தரவு மற்றும் உள்ளூர் வெப்பநிலை நிலைகளைப் பயன்படுத்தி சரம் திறந்த-சுற்று மின்னழுத்தத்தைக் கணக்கிட்டு, அதை இயக்ககத்தின் கூறப்பட்ட வரம்புகளுக்குள் வைத்திருக்கவும்.
சேமிப்புத் தொட்டியைப் பயன்படுத்தும் அல்லது கிணற்று நீர் இருப்பைச் சார்ந்திருக்கும் நிறுவல்களுக்கு, இந்த இயக்கி நீர் நிலை உள்ளீட்டு விருப்பங்கள் மற்றும் அண்டர்லோட் பாதுகாப்பை ஆதரிக்கிறது. AI நீர்-நிலை கண்டறிதலை P8-18 ஐப் பயன்படுத்தி கட்டமைக்க முடியும், P8-19 மற்றும் P8-20 மூலம் அமைக்கப்படும் நுழைவு மற்றும் தூக்க தாமதம். அண்டர்லோட் ரீசெட் நடத்தை P8-26 மூலம் கட்டமைக்கப்படுகிறது. இந்த செயல்பாடுகள், சரியான சென்சார்கள் மற்றும் அளவுருக்கள் நிறுவப்படும் போது, தொட்டி நிலை மற்றும் நீர் இருப்புடன் பம்ப் செயல்பாட்டை ஒருங்கிணைக்க உதவுகிறது.
| பொருள் | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| பொருந்தும் மோட்டார் | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| பெயரளவு திறன் | 5.9 கே.வி.ஏ | 11 கே.வி.ஏ |
| உள்ளீட்டு மின்னோட்டம் | 32 ஏ | 45 ஏ |
| வெளியீட்டு மின்னோட்டம் | 17 ஏ | 25 ஏ |
| ஏசி உள்ளீடு மின்னழுத்தம் | AC 1 PH 220 V (-15%) முதல் 240 V (+10%) | |
| அதிகபட்சம். DC உள்ளீடு மின்னழுத்தம் | 450 வி.டி.சி | |
| பரிந்துரைக்கப்பட்ட குரல் வரம்பு | 360 முதல் 430 வி.டி.சி | |
| பரிந்துரைக்கப்பட்ட MPPT வரம்பு | 250 முதல் 350 வி.டி.சி | |
| மின்னழுத்த வரம்பைத் தொடங்கவும் | 160 முதல் 450 VDC, அளவுரு அனுசரிப்பு | |
| மதிப்பிடப்பட்ட வெளியீட்டு மின்னழுத்தம் | 3 PH அல்லது 1 PH 220 V AC | |
| இரைச்சல் நிலை | 50 dBA அதிகபட்சம். |
| மாதிரி | 37±1 V தொகுதிகள், 250 W±5 Wp | 45±1 V தொகுதிகள், 300 W±5 Wp | ||
| ஒரு சரத்திற்கு தொகுதிகள் | சரங்கள் | ஒரு சரத்திற்கு தொகுதிகள் | சரங்கள் | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| பொருள் | விவரக்குறிப்பு |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50/60 ஹெர்ட்ஸ் |
| உள்ளீட்டு அதிர்வெண் வரம்பு | ±5% (47.5 முதல் 63 ஹெர்ட்ஸ்) |
| வெளியீடு மின்னழுத்தம் | உள்ளீட்டு மின்னழுத்தத்திற்கு 0 |
| வெளியீடு அதிர்வெண் | 0.1 முதல் 500 ஹெர்ட்ஸ் |
| அதிகபட்ச அதிர்வெண் | 0 முதல் 500 ஹெர்ட்ஸ் (SVC மற்றும் V/F கட்டுப்பாடு) |
| கேரியர் அதிர்வெண் | 0.8 kHz முதல் 8 kHz வரை, ஏற்றுவதற்கு தானாக சரிசெய்யப்பட்டது (16 kHz வரை ஆதரிக்கப்படுகிறது) |
| அதிர்வெண் தீர்மானம் | டிஜிட்டல் அமைப்பு 0.01 ஹெர்ட்ஸ்; அனலாக் அமைப்பு அதிகபட்ச அதிர்வெண்ணின் 0.025% |
| கட்டுப்பாட்டு முறை | சென்சார் இல்லாத திசையன் கட்டுப்பாடு (SVC); V/F கட்டுப்பாடு |
| தொடக்க முறுக்கு | 0.5 ஹெர்ட்ஸ் / 150% (SVC) |
| வேக வரம்பு | 1:100 (SVC) |
| வேக நிலைத்தன்மை துல்லியம் | ±0.5% (SVC) |
| அதிக சுமை திறன் | 60 வினாடிகளுக்கு 150% மதிப்பிடப்பட்ட மின்னோட்டம்; 12 வினாடிகளுக்கு 170%; 1.5 வினாடிகளுக்கு 190% |
| முறுக்கு ஊக்கம் | தானியங்கி முறுக்கு ஊக்கம்; கைமுறை ஏற்றம் 0.1% முதல் 30.0% |
| V/F வளைவு | நேரியல், பல-புள்ளி மற்றும் சதுர வளைவு (1.2 / 1.4 / 1.6 / 1.8 / 2.0 சக்தி) |
| V/F பிரிப்பு | முழு பிரிப்பு, பாதி பிரிப்பு |
| முடுக்கம் / குறைதல் | நேரியல் அல்லது S-வளைவு, 0.0 முதல் 6500.0 வி |
| DC பிரேக்கிங் | அதிர்வெண் 0.00 ஹெர்ட்ஸ் முதல் அதிகபட்ச அதிர்வெண் தொடக்கம்; நேரம் 0.0 முதல் 36.0 வி; தற்போதைய 0.0% முதல் 100.0% |
| JOG கட்டுப்பாடு | JOG அதிர்வெண் 0.00 ஹெர்ட்ஸ் முதல் அதிகபட்ச அதிர்வெண் (இயல்புநிலை 5 ஹெர்ட்ஸ்); accel/decel 0.0 முதல் 6500.0 வி |
| உள்ளமைக்கப்பட்ட PID | ஆம், அழுத்தம், ஓட்டம் அல்லது வெப்பநிலை வெளிப்புற கட்டுப்படுத்தி இல்லாமல் மூடப்பட்ட வளையம் |
| ஏ.வி.ஆர் | கிரிட் மின்னழுத்தம் மாறும்போது வெளியீட்டு மின்னழுத்தம் நிலையானதாக இருக்கும் |

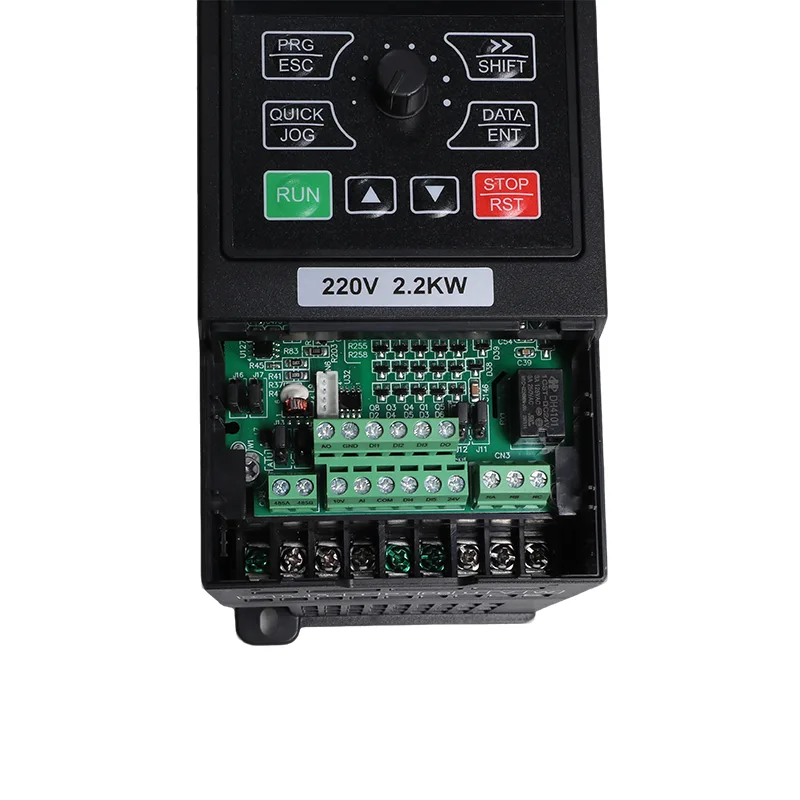

| உள்ளீட்டு முனையங்கள் | 5 டிஜிட்டல் உள்ளீடுகள், DI5 50 kHz வரை அதிவேக துடிப்பை ஆதரிக்கிறது; 1 அனலாக் உள்ளீடு 0-10 V அல்லது 0-20 mA; 1 விசைப்பலகை பொட்டென்டோமீட்டர் உள்ளீடு |
| வெளியீட்டு முனையங்கள் | 1 அதிவேக துடிப்பு வெளியீடு 50 kHz வரை; 1 ரிலே வெளியீடு; 1 அனலாக் வெளியீடு 0-20 mA அல்லது 0-10 V |
| தொடர்பு | RS485, மோட்பஸ் RTU |
| பாதுகாப்பு | பவர்-ஆன், வெளியீட்டு நிலை இழப்பு, அதிக மின்னோட்டம், அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக வெப்பநிலை, அதிக சுமை, குறைந்த சுமை, பலவீனமான ஒளியில் மோட்டார் ஷார்ட் சர்க்யூட் கண்டறிதல் |
| இயக்க வெப்பநிலை | -10°C முதல் 50°C வரை; 40°Cக்கு மேல் 1°Cக்கு 1% குறைக்கவும் |
| சேமிப்பு வெப்பநிலை | -20°C முதல் 60°C வரை |
| ஈரப்பதம் | 95% RHக்குக் கீழே, ஒடுக்கம் இல்லை |
| உயரம் | 1000 மீ கீழ்; 1000 முதல் 3000 மீ வரை 100 மீட்டருக்கு 1% குறைக்கவும் |
| அதிர்வு | கீழே 5.9 மீ/செ² (0.6 கிராம்) |
| அடைப்பு | IP20, சுவர் மவுண்ட் அல்லது அமைச்சரவை, செங்குத்து நிறுவல் |
| விநியோக அமைப்பு | TN, TT |
| EMC / பாதுகாப்பு | IEC 61800-3 (C3); IEC 61800-5-1 |
4.0 kW மற்றும் 5.5 kW மாதிரிகள் 17 A மற்றும் 25 A வெளியீட்டு மின்னோட்டத்தை வழங்குகின்றன. SVC தொடக்க முறுக்கு 0.5 ஹெர்ட்ஸில் 150% இல் குறிப்பிடப்பட்டுள்ளது, 60 வினாடிகளுக்கு 150% மதிப்பிடப்பட்ட மின்னோட்டத்தின் ஓவர்லோட் திறன் கொண்டது. அவற்றின் 32 A மற்றும் 45 A உள்ளீடு-தற்போதைய மதிப்பீடுகள் சரியான வழங்கல், பிரேக்கர் மற்றும் கேபிள் தேர்வு ஆகியவற்றை அவசியமாக்குகின்றன.
4.0 kW மாடல் இரண்டு சரங்களைப் பயன்படுத்துகிறது மற்றும் 5.5 kW மாடல் மூன்று பயன்படுத்துகிறது. பரிந்துரைக்கப்பட்ட 360–430 VDC திறந்த-சுற்று வரம்பு மற்றும் 450 VDC அதிகபட்ச வரம்பிற்குள் வரிசையை வைத்திருங்கள்; இணையான சரங்களுக்கு PV பிரேக்கர் மற்றும் இணைப்பான் பெட்டியைப் பயன்படுத்தவும்.
அண்டர்லோட் பாதுகாப்பு மற்றும் உள்ளமைக்கக்கூடிய நீர் நிலை கண்டறிதல் ஆதரவு பம்ப் பணிநிறுத்தம் மற்றும் பொருத்தமான உள்ளீடுகள் மற்றும் அளவுருக்கள் அமைக்கப்படும் போது லாஜிக்கை மறுதொடக்கம் செய்யவும்.
P8-00 சோலார் பம்ப் பயன்முறை அல்லது பொது-நோக்கு பயன்முறையைத் தேர்ந்தெடுக்கிறது. பிந்தையது SVC/V/F கட்டுப்பாடு, உள்ளமைக்கப்பட்ட PID மற்றும் RS485 Modbus RTU ஆகியவற்றை ஆதரிக்கிறது.
டிரைவிலிருந்து 10 மீட்டருக்கு மேல் வரிசை இருக்கும் போது டைப் II சர்ஜ் பாதுகாப்பு சாதனத்தைப் பயன்படுத்தவும். பம்ப் கேபிள் 50 மீட்டரைத் தாண்டும்போது கையேடு ஒரு வெளியீட்டு உலையை பரிந்துரைக்கிறது.
4.0kW/5.5kW 1 கட்ட 230V சோலார் பம்ப் மற்றும் பொது நோக்கத்திற்கான இன்வெர்ட்டர் VFD 4.0 kW அல்லது 5.5 kW மோட்டார் திறன் தேவைப்படும் ஆனால் மூன்று-கட்ட பயன்பாட்டு விநியோகத்தைப் பயன்படுத்த முடியாத நிறுவல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. அதன் சோலார்-பம்ப் உள்ளமைவு நீர் பயன்பாடுகளுக்கு ஏற்றது, அதே சமயம் பொது-நோக்கு பயன்முறையானது இணக்கமான மோட்டார்-உந்துதல் உபகரணங்களுக்கு அதன் பயன்பாட்டை விரிவுபடுத்துகிறது.
5.5 kW மாதிரியானது 45 A இன் பட்டியலிடப்பட்ட உள்ளீட்டு மின்னோட்டத்தைக் கொண்டுள்ளது. வழங்கல், பிரேக்கர் மற்றும் கேபிள் ஆகியவை நிறுவல் மின்னோட்டம் மற்றும் பொருந்தக்கூடிய மின் தேவைகளுக்கு மதிப்பிடப்பட வேண்டும். சூரிய ஆற்றல் கிடைக்கும்போது, கட்டத்திலிருந்து எடுக்கப்படும் ஆற்றலின் அளவை சூரிய செயல்பாடு குறைக்கலாம், ஆனால் உண்மையான கிரிட் பயன்பாடு வரிசை, பம்ப் சுமை மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது.
பரிந்துரைக்கப்பட்ட வரிசை கட்டமைப்பு அதிக-மதிப்பீடு செய்யப்பட்ட 5.5 kW மாதிரிக்கு அதிக ஒளிமின்னழுத்த திறனை வழங்குகிறது. அட்டவணை B 5.5 kW பதிப்பிற்கு மூன்று இணை சரங்களையும் 4.0 kW பதிப்பிற்கு இரண்டு பட்டியலிடுகிறது. வரிசையின் மொத்த சக்தி, சரம் திறந்த-சுற்று மின்னழுத்தம் மற்றும் தொகுதி மற்றும் இன்வெர்ட்டர் விவரக்குறிப்புகளுக்கு எதிரான மின்னோட்டத்தை உறுதிப்படுத்தவும்.
PV மற்றும் கிரிட் இணைப்புகள், மாறுதல் சாதனங்கள் மற்றும் அளவுரு அமைப்புகள் தேர்ந்தெடுக்கப்பட்ட இயக்க முறைமைக்கான iMaster கையேட்டைப் பின்பற்ற வேண்டும். குறிப்பிட்ட சர்க்யூட் மற்றும் பாதுகாப்பு ஏற்பாடு வெளிப்படையாக அனுமதிக்காத வரை ஒரே நேரத்தில் சோலார் மற்றும் கிரிட் சுவிட்சுகளை மூட வேண்டாம். உற்பத்தியாளரின் வயரிங் வரைபடத்தின்படி, P8-15 உட்பட ஆணையிடுதல் மற்றும் மாற்றுதல் அமைப்புகள் பயன்படுத்தப்பட வேண்டும்.
வரிசை மின்னோட்டம், கேபிள் நீளம், நிறுவல் நிலைமைகள் மற்றும் பொருந்தக்கூடிய மின் தேவைகளுக்கு ஏற்ப கேபிளின் அளவை அளவிடவும். வெளிப்புற ஒளிமின்னழுத்த சேவைக்கு பொருத்தமான கேபிளைப் பயன்படுத்தவும். நிறுவல் வழிகாட்டுதல் PV உள்ளீட்டில் ஒரு DC பிரேக்கரையும், சரங்களை இணையாக இணைக்கும் போது ஒரு ஒளிமின்னழுத்த இணைப்பான் பெட்டியையும் குறிப்பிடுகிறது.
நீர் சுமை இழப்பு போன்ற நிலைமைகளைக் கண்டறிய அண்டர்லோட் பாதுகாப்பு வழங்கப்படுகிறது. வழங்கப்பட்ட அளவுரு தகவல் 25% கண்டறிதல் நிலை, 60 வி உறுதிப்படுத்தல் நேரம் மற்றும் 120 வினாடி மீட்டமைவு தாமதம் ஆகியவற்றைப் பட்டியலிடுகிறது. நிலை ஆய்வு பயன்படுத்தப்பட்டு தோல்வியுற்றால், இயக்கி E43 ஐப் புகாரளிக்கலாம். உண்மையான பம்ப் மற்றும் நிறுவலுக்கு எதிராக உள்ளமைக்கப்பட்ட வரம்புகள் மற்றும் தாமதங்களைச் சரிபார்க்கவும்.
ஆம். P8-00 சோலார் பம்ப் பயன்முறை அல்லது பொது-நோக்கு பயன்முறையைத் தேர்ந்தெடுக்கிறது. பொது-நோக்க பயன்முறை SVC அல்லது V/F கட்டுப்பாடு, உள்ளமைக்கப்பட்ட PID மற்றும் Modbus RTU ஆகியவற்றை ஆதரிக்கிறது. CSIVEI ஷிப்மென்ட்டுக்கு முன் கோரப்பட்ட பயன்முறையை அமைக்கலாம், மேலும் பயன்பாடு மற்றும் வயரிங் பொருத்தமாக இருக்கும் போது, அளவுரு அமைப்பு மூலம் இயக்க முறைமை பின்னர் மாற்றப்படலாம்.
விசாரிக்கும் போது OEM பிராண்டிங் மற்றும் முன்-ஷிப்மென்ட் அளவுரு உள்ளமைவைப் பற்றி விவாதிக்கலாம். தேவையான அளவு மற்றும் லேபிள் கலைப்படைப்பை வழங்கவும், இதன் மூலம் CSIVEI கிடைக்கக்கூடிய ஏற்பாடு, விலை மற்றும் அட்டவணையை உறுதிப்படுத்த முடியும்.
