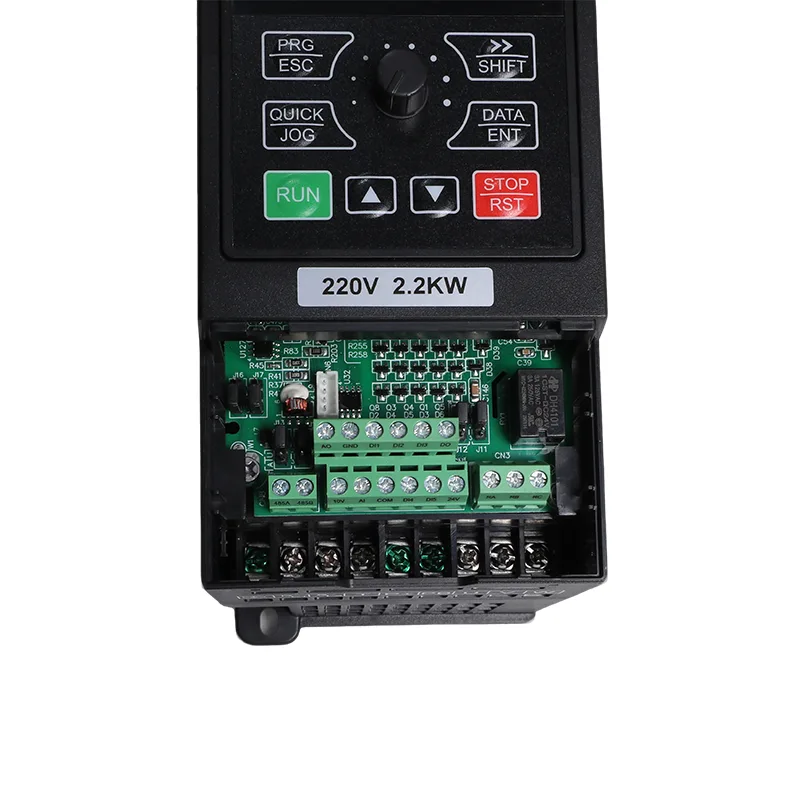

7.5kW/11kW 3 கட்டம் 380V சோலார் பம்ப் மற்றும் பொது நோக்கம் இன்வெர்ட்டர் VFD

CSIVEI iMaster VFD-PC10 தொடரில் மூன்று-கட்ட 380 V பயன்பாடுகளுக்கான VFD-PC10-7.5G-T4 மற்றும் VFD-PC10-11G-T4-MK மாடல்கள் உள்ளன. பட்டியலிடப்பட்ட வெளியீட்டு மின்னோட்டங்கள் 7.5 kW மாதிரிக்கு 17 A மற்றும் 11 kW மாதிரிக்கு 25 A ஆகும். தேர்ந்தெடுக்கப்பட்ட இயக்ககத்தின் மின் விவரக்குறிப்புகளுக்கு உட்பட்டு, இரண்டு மதிப்பீடுகளும் சூரிய சக்தியில் இயங்கும் பம்பிங் அமைப்புகள் மற்றும் இணக்கமான தொழில்துறை மோட்டார் பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன.

சோலார் பம்ப் பயன்முறையில், 7.5kW/11kW 3 கட்ட 380V சோலார் பம்ப் மற்றும் ஜெனரல் பர்ப்பஸ் இன்வெர்ட்டர் VFD ஆனது ஒரு ஒளிமின்னழுத்த வரிசையில் இருந்து DC சக்தியைப் பயன்படுத்துகிறது மற்றும் கிடைக்கும் சூரிய உள்ளீட்டின் படி மோட்டாரைக் கட்டுப்படுத்த அதிகபட்ச ஆற்றல் புள்ளி கண்காணிப்பை (MPPT) பயன்படுத்துகிறது. பொது-நோக்க பயன்முறையில், இது இணக்கமான பம்புகள் மற்றும் பிற உபகரணங்களுக்கு மாறி-அதிர்வெண் மோட்டார் கட்டுப்பாட்டை வழங்குகிறது. தேவையான பயன்பாடு மற்றும் வழங்கப்பட்ட உள்ளமைவின் படி P8-00 அளவுரு மூலம் இயக்க முறைமை தேர்ந்தெடுக்கப்படுகிறது.

அடிப்படை மோட்டார்-வேகக் கட்டுப்படுத்தியுடன் ஒப்பிடும்போது, ​​பட்டியலிடப்பட்ட PC10 செயல்பாடுகளில் நீர் நிலை கண்காணிப்பு, சுமை கண்டறிதல் மற்றும் ஆய்வு-தவறு அறிக்கையிடல் ஆகியவையும் அடங்கும். நீர் ஆதாரம், சேமிப்பு தொட்டி மற்றும் பம்ப் செயல்பாட்டை இயக்கி மூலம் கண்காணிக்க வேண்டிய பம்பிங் அமைப்புகளுக்கு இந்த செயல்பாடுகள் பொருத்தமானவை.

மாதிரி விவரக்குறிப்புகள்

மோட்டார் சக்தியை மட்டும் நம்பாமல், இன்வெர்ட்டரின் அவுட்புட்-கரண்ட் மதிப்பீட்டுடன் மோட்டரின் மதிப்பிடப்பட்ட மின்னோட்டத்தை ஒப்பிட்டு மாதிரியைத் தேர்ந்தெடுக்கவும். நிறுவலுக்கு முன் சரியான மாதிரி பின்னொட்டு, உள்ளீட்டு மின்னழுத்த தேவைகள் மற்றும் பொருந்தக்கூடிய பெயர்ப்பலகை தரவு ஆகியவற்றை உறுதிப்படுத்தவும்.

பரிந்துரைக்கப்பட்ட சூரிய வரிசை கட்டமைப்பு

கீழே உள்ள குறிப்பு உள்ளமைவுகள் இரண்டு டிரைவ் மதிப்பீடுகளுக்கு பட்டியலிடப்பட்ட தொகுதி அளவுகளைக் காட்டுகின்றன. அவர்கள் PV அமைப்பு வடிவமைப்பிற்கான தொடக்க புள்ளியை வழங்குகிறார்கள்; தேர்ந்தெடுக்கப்பட்ட தொகுதியின் மின் தரவு, தளத்தின் குறைந்தபட்ச வெப்பநிலை மற்றும் உந்தி தேவைகளுக்கு எதிராக இறுதி ஏற்பாடு சரிபார்க்கப்பட வேண்டும்.

அட்டவணை C. பொதுவான விவரக்குறிப்புகள் (iMaster வரம்பில் அதே)

சோலார் பம்ப் ஆபரேஷன் மற்றும் கிரிட் பேக்கப்

PC10 தொடர் தகவல் சூரிய மற்றும் கட்ட சக்திக்காக கட்டமைக்கப்பட்ட நிறுவல்களுக்கான தானியங்கி இயக்க வரிசையை விவரிக்கிறது. ஆவணப்படுத்தப்பட்ட கட்டமைப்பில், அளவுரு P8-15 வழங்கல்-முறை நடத்தையைத் தேர்ந்தெடுக்கிறது. P8-15 ஆனது 0 ஆக அமைக்கப்பட்டு, இயக்கி கிடைக்கும் போது சூரிய சக்தியில் இயங்குகிறது மற்றும் கட்டமைக்கப்பட்ட பலவீனமான-ஒளி மற்றும் மாற்றும் தர்க்கத்தின் படி கட்டத்தைப் பயன்படுத்துகிறது.

வழங்கப்பட்ட அளவுரு தகவல் P8-16 ஐ கட்டம்-செயல்பாட்டு இடைவெளியாக பட்டியலிடுகிறது, இயல்புநிலை 60 நிமிடங்கள், மற்றும் P8-17 சூரிய செயல்பாட்டிற்கு திரும்புவதில் தாமதம், 4 வினாடிகள் இயல்புநிலையுடன். இயக்குவதற்கு முன் சரியான மாதிரி மற்றும் ஃபார்ம்வேர் பதிப்பிற்கான கையேட்டில் ஆதரிக்கப்படும் வரிசை மற்றும் அளவுரு இயல்புநிலைகளை உறுதிப்படுத்தவும்.

AC காப்பு மூலத்தைப் பயன்படுத்தும் கணினிக்கு, வயரிங் மற்றும் மாற்றும் ஏற்பாடு ஆகியவை பொருந்தக்கூடிய சர்க்யூட் வரைபடத்தைப் பின்பற்ற வேண்டும். வெளிப்புற மாறுதல் உபகரணங்கள் தேவையா என்பதை உறுதிப்படுத்தவும்; இன்வெர்ட்டர் மட்டுமே ஒவ்வொரு மூல-மாறுதல் செயல்பாட்டையும் செய்கிறது என்று கருத வேண்டாம்.

நீர் நிலை கட்டுப்பாடு மற்றும் ஆய்வு கண்காணிப்பு

பகிரப்பட்ட நீர் வழங்கல், நீர்ப்பாசனம் மற்றும் மீன்வளர்ப்பு அமைப்புகளுக்கு, பம்ப் செயல்பாடு சேமிப்பு தொட்டியில் உள்ள நீர் மட்டம் மற்றும் மூலத்தில் உள்ள நீர் இருப்பு இரண்டையும் சார்ந்துள்ளது. பட்டியலிடப்பட்ட PC10 அளவுருக்கள் நீர்-நிலை கண்டறிதல், சுமை கண்காணிப்பு மற்றும் ஆய்வு-தவறு கண்டறிதல் தொடர்பான செயல்பாடுகளை வழங்குகின்றன.

தொட்டி நிலை கண்டறிதல்

வழங்கப்பட்ட அளவுரு தகவல், AI நீர் நிலை கண்டறிதலுக்கான P8-18ஐயும், முழு-நிலை வரம்பிற்கு P8-19ஐயும் மற்றும் தூக்க தாமதத்திற்கு P8-20ஐயும் அடையாளம் காட்டுகிறது. கட்டமைக்கப்பட்ட நிலை சமிக்ஞை மற்றும் நுழைவாயில் கண்காணிக்கப்பட்ட தொட்டி நிலைக்கு இயக்கி எவ்வாறு பதிலளிக்கிறது என்பதை தீர்மானிக்கிறது. சென்சார் வகை, வயரிங் மற்றும் உண்மையான கட்டுப்பாட்டு வரிசை ஆகியவை பொருந்தக்கூடிய வயரிங் வரைபடம் மற்றும் அளவுரு வழிமுறைகளைப் பின்பற்ற வேண்டும்.

ஆதாரம்-நீர் மற்றும் அண்டர்லோட் கண்காணிப்பு

மூல-நீர்ப் பாதுகாப்புத் தகவல் குறைந்த சுமை கண்டறிதல் நிலைக்கு P8-24 ஐப் பயன்படுத்துகிறது, கண்டறியும் நேரத்திற்கு P8-25 மற்றும் மீட்டமைப்பு அமைப்பிற்கு P8-26. இந்த அளவுருக்கள் பொருத்தமானது, அங்கு மோட்டார் சுமை குறைப்பு நீர் பற்றாக்குறை அல்லது தொடர்புடைய பம்ப் நிலையை அடையாளம் காண பயன்படுத்தப்படுகிறது.

ஆய்வு-தவறு அறிக்கையிடல்

வழங்கப்பட்ட ஆதாரமானது P8-22 ஐ ஆய்வு-சேத கண்காணிப்பு வாசலாகவும், E43 ஐ தொடர்புடைய ஆய்வு-தவறு அறிகுறியாகவும் அடையாளப்படுத்துகிறது. கணினியை உள்ளமைக்கும் போது அல்லது சரி செய்யும் போது, ​​தொடர்புடைய மாதிரி கையேட்டில் எச்சரிக்கை வரையறை மற்றும் கண்டறிதல் நிலைகளை உறுதிப்படுத்தவும்.

நீர் நிலை மற்றும் அண்டர்லோட் செயல்பாடுகள் சரியான சென்சார் தேர்வு, நிறுவல் மற்றும் அளவுரு அமைப்புகளைப் பொறுத்தது. தயாரிப்பு ஆவணத்தில் குறிப்பிடப்பட்டுள்ள நிபந்தனைகளின் கீழ் அவை நியமிக்கப்பட்டு சோதிக்கப்பட வேண்டும்.

கட்டுப்பாடு தொடர்ச்சி மற்றும் தொலை கண்காணிப்பு

வழங்கப்பட்ட PC10 தொடர் தகவல் பேனல் கட்டளைகள் மற்றும் தகவல்தொடர்பு கட்டளைகள் ஒரு சக்தி சுழற்சி முழுவதும் தக்கவைக்கப்படலாம் என்று கூறுகிறது. உண்மையான மறுதொடக்கம் நடத்தை கட்டமைக்கப்பட்ட கட்டளை மூலத்திற்கு எதிராக சரிபார்க்கப்பட வேண்டும், மறுதொடக்கம் அளவுருக்கள் மற்றும் பயன்பாட்டின் பாதுகாப்பு தேவைகள்.

RS485 Modbus RTU தகவல் தொடர்பு இடைமுகமாக பட்டியலிடப்பட்டுள்ளது. மூலமானது U0-49 என்ற கண்காணிப்பு அளவுருவை விநியோக முறையின் நிலையாக அடையாளப்படுத்துகிறது, 0 என்பது கிரிட் செயல்பாட்டைக் குறிக்கிறது மற்றும் 1 சூரிய செயல்பாட்டைக் குறிக்கிறது. பொருந்தக்கூடிய தகவல்தொடர்பு ஆவணத்தில் பதிவு வரையறை மற்றும் கிடைக்கக்கூடிய நிலை மதிப்புகளை உறுதிசெய்த பிறகு, இணக்கமான கண்காணிப்பு அமைப்பால் இந்தத் தகவல் பயன்படுத்தப்படலாம்.

நீர் தொட்டி, நீர்ப்பாசன நிலையம் அல்லது கட்டுப்படுத்தி தொடர்ந்து கலந்து கொள்ளாத பிற தளத்தில் இயக்கி செயல்படும் போது தொலை கண்காணிப்பு பயனுள்ளதாக இருக்கும். காண்பிக்கப்படும் நிலை உண்மையான இயக்க நிலைக்கு பொருந்துகிறதா என்பதை உறுதிப்படுத்த தகவல்தொடர்பு அமைப்பு சோதிக்கப்பட வேண்டும்.

பொது-நோக்க இன்வெர்ட்டர் செயல்பாடு

பொது-நோக்க பயன்முறையில், இன்வெர்ட்டர் இணக்கமான உபகரணங்களுக்கு மாறி-அதிர்வெண் மோட்டார் கட்டுப்பாட்டை வழங்குகிறது. பட்டியலிடப்பட்ட கட்டுப்பாட்டு முறைகள் சென்சார்லெஸ் வெக்டர் கண்ட்ரோல் (SVC) மற்றும் V/F கட்டுப்பாடு ஆகும், இதில் உள்ளமைக்கப்பட்ட PID, அனுசரிப்பு முடுக்கம் மற்றும் குறைப்பு, JOG கட்டுப்பாடு மற்றும் மோட்பஸ் RTU தொடர்பு உள்ளிட்ட கூடுதல் செயல்பாடுகள் உள்ளன.

சுரங்க நீர் நீக்கம், குவாரி தூசி அடக்குதல், தொழில்துறை சுழற்சி மற்றும் செயல்முறை பம்புகள் போன்ற இணக்கமான பயன்பாடுகளுக்கு பொது-நோக்க உள்ளமைவைக் கருத்தில் கொள்ளலாம். மாதிரியானது மோட்டரின் மதிப்பிடப்பட்ட மின்னோட்டம், சுமை பண்புகள், முடுக்கம் தேவைகள் மற்றும் இயக்க கடமை ஆகியவற்றுடன் பொருந்த வேண்டும்.

வழங்கப்பட்ட தகவலில் P8-00 அளவுரு இயக்க முறை தேர்வு அளவுருவாக அடையாளம் காணப்பட்டுள்ளது. பயன்முறையானது உண்மையான பயன்பாடு மற்றும் வழங்கப்பட்ட மாதிரிக்கான வழிமுறைகளின் படி கட்டமைக்கப்பட வேண்டும். சோலார் பம்ப் மற்றும் பொது-நோக்க செயல்பாட்டிற்கு இடையேயான எந்த மாற்றமும் பரிந்துரைக்கப்பட்ட அளவுரு-அமைப்பு மற்றும் ஆணையிடும் நடைமுறையைப் பின்பற்ற வேண்டும்.

வழக்கமான பயன்பாடுகள்

1. சமூகம் மற்றும் கிராம நீர் வழங்கல்

ஆழ்துளைக் கிணறு அல்லது நதி நீர் விநியோகத் தொட்டியில் செலுத்துவதற்கு, இயக்ககத்தின் சூரிய செயல்பாடு மற்றும் பட்டியலிடப்பட்ட நிலை-கண்காணிப்பு செயல்பாடுகள் ஆகியவை கணினி வடிவமைப்பின் ஒரு பகுதியாக கருதப்படலாம். டிரைவைத் தேர்ந்தெடுக்கும் முன் மோட்டார் மதிப்பீடு, பம்ப் ஹெட், தேவையான நீரின் அளவு மற்றும் டேங்க்-லெவல் கட்டுப்பாடு ஆகியவை வரையறுக்கப்பட வேண்டும்.

2. நீர்ப்பாசன கூட்டுறவு மற்றும் பகிர்ந்த பம்ப் நிலையங்கள்

பகிரப்பட்ட நீர்ப்பாசன அமைப்புகள் பல வயல்களுக்கு அல்லது நீர்ப்பாசன மண்டலங்களுக்கு வழங்குவதற்கு மத்திய பம்பைப் பயன்படுத்தலாம். தேர்வானது தேவையான ஓட்டம், மொத்த டைனமிக் ஹெட், தினசரி இயக்க அட்டவணை மற்றும் சோலார் அல்லது கிரிட் பவர் கிடைக்கும் தன்மை ஆகியவற்றைப் பிரதிபலிக்க வேண்டும்.

3. மீன் மற்றும் இறால் பண்ணைகள்

மீன்வளர்ப்பு தளங்களில் நீர் பரிமாற்றம் மற்றும் சுழற்சி பம்புகள் மோட்டார் மற்றும் பம்ப் ஏற்பாடு இணக்கமாக இருக்கும் மாறி-அதிர்வெண் கட்டுப்பாட்டைப் பயன்படுத்தலாம். தேவையான பம்பிங் அட்டவணை மற்றும் நீர்-மேலாண்மை கட்டுப்பாடுகள் தளத்தின் மின்சார விநியோகத்துடன் பரிசீலிக்கப்பட வேண்டும்.

4. சுரங்க மற்றும் குவாரி நீர் மேலாண்மை

பொது-நோக்க பயன்முறையில், இணக்கமான சுரங்க நீரேற்றம், குழி-நீர் மேலாண்மை மற்றும் தூசி-அடக்கு உந்தி உபகரணங்களுக்காக இயக்கி மதிப்பீடு செய்யப்படலாம். குறிப்பிட்ட நிறுவலுக்கு மோட்டார் மதிப்பீடு, சுமை நிலைகள், சுற்றுச்சூழல் தேவைகள் மற்றும் தேவையான கட்டுப்பாட்டு முறை ஆகியவற்றைச் சரிபார்க்கவும்.

5. தொழில்துறை சுழற்சி மற்றும் குளிர்ச்சி

இணக்கமான செயல்முறை-நீர் சுழற்சி, குளிரூட்டும்-கோபுரம் அலங்காரம் மற்றும் பிற தொழில்துறை பம்பிங் கடமைகளுக்கு பொது-நோக்க உள்ளமைவைக் கருத்தில் கொள்ளலாம். கணினி வடிவமைப்பின் ஒரு பகுதியாக தேவையான ஓட்டம், இயக்க அழுத்தம் மற்றும் மோட்டார் பண்புகள் மதிப்பீடு செய்யப்பட வேண்டும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

அடைப்பு IP20 என மதிப்பிடப்பட்டுள்ளது மற்றும் நீர் உட்செலுத்தலுக்கு எதிராக பாதுகாப்பை வழங்காது. டிரைவ் போதுமான காற்றோட்டம் மற்றும் அதன் வெப்பநிலை, ஈரப்பதம் மற்றும் நிறுவல் தேவைகளுக்கு ஏற்ப பொருத்தமான உட்புற அல்லது பாதுகாப்பு உறை சூழலில் நிறுவப்பட வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. 11 kW மாடலுக்கு எவ்வளவு PV வரிசை பட்டியலிடப்பட்டுள்ளது?

வழங்கப்பட்ட குறிப்பு உள்ளமைவுகள் 250 Wp என மதிப்பிடப்பட்ட 18 தொகுதிகளின் மூன்று சரங்களை அல்லது 300 Wp என மதிப்பிடப்பட்ட 15 தொகுதிகளின் மூன்று சரங்களைக் குறிப்பிடுகின்றன. இந்த ஏற்பாடுகள் முறையே 54 தொகுதிகள் அல்லது 45 தொகுதிக்கூறுகளுக்கு ஒத்திருக்கும். இறுதி சரம் வடிவமைப்பு தொகுதி தரவுத்தாள், தளத்தின் குறைந்தபட்ச வெப்பநிலை மற்றும் இன்வெர்ட்டரின் DC மின்னழுத்த வரம்புகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

2. 65 dBA ரேட்டிங் என்பது ஒரு ஒலியியல் உறை தேவையா?

வழங்கப்பட்ட விவரக்குறிப்பு அதிகபட்ச இரைச்சல் அளவை 65 dBA பட்டியலிடுகிறது. கூடுதல் ஒலி சிகிச்சை அவசியமா என்பது நிறுவல் இடம், அறை ஒலியியல், இயக்க உபகரணங்கள் மற்றும் பொருந்தக்கூடிய இரைச்சல் தேவைகளைப் பொறுத்தது. ஆக்கிரமிக்கப்பட்ட கட்டிடம் அல்லது மூடப்பட்ட உபகரண அறையில் இயக்ககத்தை நிலைநிறுத்தும்போது நிறுவல் சூழலைக் கவனியுங்கள்.

3. ஒரு இயக்கி பல பம்புகளை இயக்க முடியுமா?

பொது-நோக்க கட்டமைப்பு மொத்த சுமை மற்றும் ஆதரிக்கப்படும் கட்டுப்பாட்டு முறைக்கு பொருந்த வேண்டும். திசையன் கட்டுப்பாட்டு பயன்பாடுகளுக்கு, கையேட்டில் பொருந்தக்கூடிய மோட்டார் ஏற்பாட்டை உறுதிப்படுத்தவும். ஒரு டிரைவிலிருந்து பல மோட்டார்களை இயக்குவதற்கு ஒருங்கிணைந்த மின்னோட்டம் டிரைவ் மதிப்பீட்டிற்குள் இருக்க வேண்டும் மற்றும் ஒவ்வொரு மோட்டருக்கும் பொருத்தமான ஓவர்லோட் பாதுகாப்பு இருக்க வேண்டும். தேர்ந்தெடுக்கப்பட்ட கட்டுப்பாட்டு பயன்முறைக்கு உற்பத்தியாளரின் வழிமுறைகளைப் பின்பற்றவும்.

4. தற்போதைய ஆற்றல் மூலத்தை எவ்வாறு கண்காணிக்க முடியும்?

வழங்கப்பட்ட தகவல், கண்காணிப்பு அளவுரு U0-49 ஐ விநியோக முறை குறிகாட்டியாக அடையாளப்படுத்துகிறது, 0 கிரிட் செயல்பாட்டைக் குறிக்கிறது மற்றும் 1 சூரிய செயல்பாட்டைக் குறிக்கிறது. ஆதரிக்கப்படும் இடத்தில் Modbus RTU இல் அளவுரு படிக்கப்படலாம். ரிமோட் கண்காணிப்பு அமைப்பில் ஒருங்கிணைக்கும் முன், பொருந்தக்கூடிய கையேடுக்கு எதிராக பதிவு வரையறை மற்றும் தொடர்பு அமைப்புகளை உறுதிப்படுத்தவும்.

5. என்ன வழக்கமான பராமரிப்பு தேவை?

ஹீட்ஸின்க் மற்றும் கூலிங் ஃபேனை தூசி இல்லாமல் வைத்திருங்கள், பராமரிப்பு அட்டவணையின்படி டெர்மினல்கள் மற்றும் வயரிங் இணைப்புகளை ஆய்வு செய்யுங்கள் மற்றும் சுற்றுப்புற வெப்பநிலை மற்றும் காற்றோட்டத்தை கண்காணிக்கவும். பட்டியலிடப்பட்ட இயக்க வெப்பநிலை வரம்பு -10°C முதல் 50°C வரை, 40°Cக்கு மேல் குறைகிறது. வழங்கப்பட்ட உயர வழிகாட்டுதல் 1000 மீட்டருக்கு மேல் உள்ளதைக் குறிப்பிடுகிறது. ஆய்வு இடைவெளிகள் மற்றும் பராமரிப்பு நடைமுறைகளுக்கு சரியான மாதிரியின் வழிமுறைகளைப் பின்பற்றவும்.

6. இந்த இன்வெர்ட்டர் சோலார் பம்பிங்கிற்கு மட்டுப்படுத்தப்பட்டதா?

இல்லை. வழங்கப்பட்ட PC10 தொடர் தகவல் சோலார் பம்ப் பயன்முறை மற்றும் பொது-நோக்கு இன்வெர்ட்டர் பயன்முறையை பட்டியலிடுகிறது. சோலார் பம்ப் செயல்பாட்டில் MPPT மற்றும் ஆவணப்படுத்தப்பட்ட பம்பிங் தொடர்பான பாதுகாப்பு செயல்பாடுகள் உள்ளன, அதே நேரத்தில் பொது-நோக்க செயல்பாடு SVC அல்லது V/F மோட்டார் கட்டுப்பாடு, PID மற்றும் Modbus RTU ஆகியவற்றை ஆதரிக்கிறது. அளவுரு P8-00 பயன்முறை-தேர்வு அளவுருவாக அடையாளம் காணப்பட்டது. மாதிரி-குறிப்பிட்ட கையேட்டில் அனுமதிக்கப்பட்ட அமைப்பு மற்றும் பயன்முறை-மாற்ற நடைமுறையை உறுதிப்படுத்தவும்.
