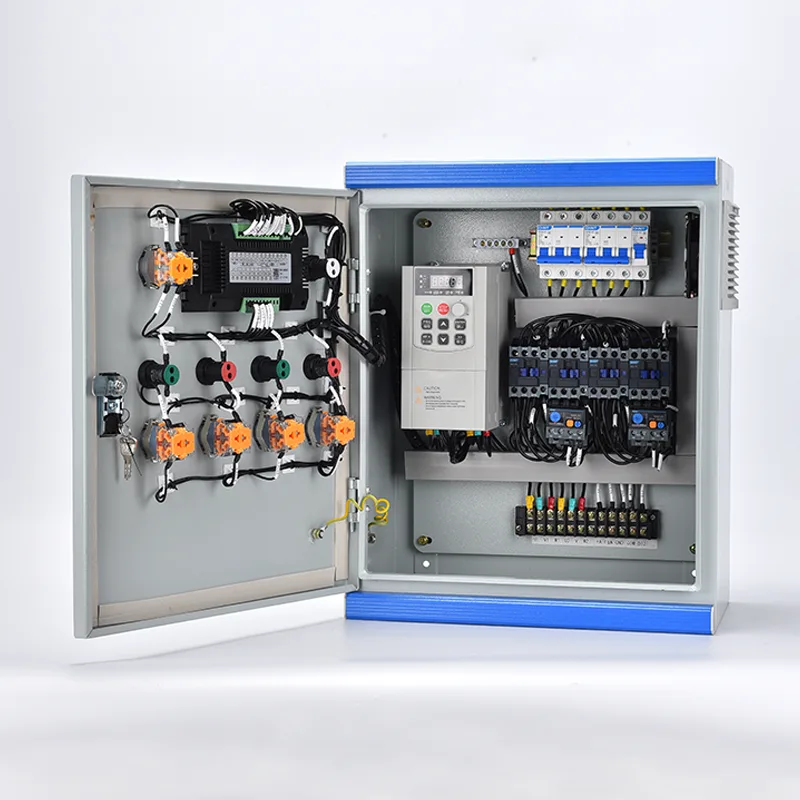

HVAC கண்ட்ரோல் பேனல்

ஒவ்வொரு HVAC கண்ட்ரோல் பேனலும் அது நிர்வகிக்கும் இயந்திர அமைப்பின் குறிப்பிட்ட தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளது - ஒற்றை பேக்கேஜ் செய்யப்பட்ட காற்று கையாளும் அலகு, பல பம்புகள் மற்றும் குளிரூட்டும் கோபுரங்களைக் கொண்ட குளிர்விப்பான் ஆலை அல்லது கட்டிடம் முழுவதும் VAV மண்டல மேலாண்மை அமைப்பு. பேனல் ஹவுசிங் முழு மின்சார உள்கட்டமைப்புக்கு இடமளிக்கிறது: உள்வரும் சக்தி தனிமைப்படுத்தல், சுற்று பாதுகாப்பு, மோட்டார் ஸ்டார்டர்கள் (நேரடி-ஆன்-லைன், ஸ்டார்-டெல்டா, சாஃப்ட் ஸ்டார்டர்கள் அல்லது மாறி அதிர்வெண் இயக்கிகள்), கட்டுப்பாட்டு ரிலேக்கள், பாதுகாப்பு இன்டர்லாக்குகள் மற்றும் ஒரு பிரத்யேக கட்டுப்படுத்தி - பொதுவாக ஒரு PLC அல்லது DDC - புலம் சென்சார் டெர்மினல்கள், வெப்பநிலை, ஈரப்பதம், அழுத்தம் மற்றும் காற்றோட்டத்திற்கான தரம். கதவில் பொருத்தப்பட்ட HMI தொடுதிரை அல்லது கீபேட் டிஸ்ப்ளே ஆபரேட்டர்களுக்கு நிகழ்நேர சிஸ்டம் தெரிவுநிலை மற்றும் அளவுருக் கட்டுப்பாட்டை வழங்குகிறது. BACnet, Modbus, அல்லது Ethernet/IP வழியாக இணைப்பு என்பது கட்டிட மேலாண்மை அமைப்புகளுடன் (BMS) தடையற்ற ஒருங்கிணைப்பை செயல்படுத்துகிறது. IP42 முதல் IP65 வரையிலான அடைப்பு மதிப்பீடுகள் உட்புற இயந்திர அறைகள், கூரைத் தாவர தளங்கள் மற்றும் வெளிப்படும் வெளிப்புற இடங்களுக்கு பொருந்தும். விரிவான பாதுகாப்புத் திட்டங்கள் ஷார்ட் சர்க்யூட், ஓவர்லோட், ஃபேஸ் லாஸ், கீழ்/ஓவர்வோல்டேஜ், மற்றும் எர்த் லீகேஜ் ஆகியவற்றை ஒவ்வொரு சர்க்யூட்டிலும் உள்ளடக்கியது, ஃபயர் அலாரம் ஷட் டவுன், ஃப்ரீஸ் ப்ரோக்டவுன் மற்றும் ஏர்ஃப்ளோ ப்ரூஃப் ஆகியவற்றிற்காக ஹார்ட்வயர் செய்யப்பட்ட கட்டாய பாதுகாப்பு இன்டர்லாக்களுடன். IEC 61439-1/2, IEC 60364 மற்றும் பிராந்திய மின் பாதுகாப்பு தரங்களுடன் முழு இணக்கம் பராமரிக்கப்படுகிறது.

சிறந்த பயன்பாடுகள்

ஒற்றை ஏர் ஹேண்ட்லரில் இருந்து வளாகம் முழுவதும் மத்திய ஆலை வரை, எச்விஏசி கண்ட்ரோல் பேனல்கள் மையப்படுத்தப்பட்ட மின் நுண்ணறிவை வழங்குகின்றன, இது இயந்திர அமைப்புகளை பாதுகாப்பாகவும், திறமையாகவும், பரந்த கட்டிட தன்னியக்க நெட்வொர்க்குடன் ஒருங்கிணைக்கிறது.

வணிக அலுவலக கட்டிடங்கள் & கலப்பு பயன்பாட்டு மேம்பாடுகள்

பெரிய அலுவலக கோபுரங்கள், வணிக வளாகங்கள் மற்றும் கலப்பு-பயன்பாட்டு வளாகங்கள் பல காற்று கையாளும் அலகுகள், குளிரூட்டிகள், குளிரூட்டும் கோபுரங்கள் மற்றும் காற்றோட்டம் மண்டலங்களை இயக்குகின்றன. HVAC கன்ட்ரோல் பேனல்கள் ஒவ்வொரு மெக்கானிக்கல் பேக்கேஜின் கட்டுப்பாடு மற்றும் பாதுகாப்பை மையப்படுத்துகின்றன — AHU பேனல் சப்ளை மற்றும் ரிட்டர்ன் ஃபேன்கள், கூலிங் காயில்கள், எகனாமைசர் டேம்பர்கள் மற்றும் ஃபில்டர் ஸ்டேட்டஸ் அல்லது பல கம்ப்ரசர்கள், பிரைமரி மற்றும் செகண்டரி பம்ப்கள் மற்றும் கூலிங் டவர் ஃபேன்களை வரிசைப்படுத்தும் சில்லர் பிளாண்ட் பேனல் ஆகியவற்றை நிர்வகிக்கிறது. BACnet/IP அல்லது Modbus வழியாக கட்டிடத்தின் BMS உடன் ஒருங்கிணைப்பு வசதி மேலாளர்கள் ஒரு மைய பணிநிலையத்தில் இருந்து அனைத்து அமைப்புகளையும் கண்காணிக்கவும் சரிசெய்யவும் அனுமதிக்கிறது.

தொழில்துறை & உற்பத்தி வசதிகள்

தொழிற்சாலைகள், பதப்படுத்தும் ஆலைகள் மற்றும் கிடங்குகளுக்கு பெரும்பாலும் வசதியான காற்றுச்சீரமைப்பிலிருந்து தனித்தனியாக பிரத்யேக காற்றோட்டம் மற்றும் செயல்முறை குளிரூட்டல் தேவைப்படுகிறது. இந்த சூழல்களில் உள்ள கட்டுப்பாட்டு பேனல்கள் உயர்-சக்தி வெளியேற்றும் மின்விசிறிகள், ஒப்பனை காற்று அலகுகள், தூசி சேகரிப்பு அமைப்புகள் மற்றும் செயல்முறை குளிரூட்டிகளை நிர்வகிக்கின்றன. தொழில்துறை தொடர்பு நெறிமுறைகளுடன் கூடிய பிஎல்சி-அடிப்படையிலான கட்டுப்பாடு சிக்கலான இன்டர்லாக் லாஜிக்கை ஆதரிக்கிறது - உற்பத்தி வரிசை இயக்கத்துடன் காற்றோட்டத்தை ஒருங்கிணைத்தல் அல்லது செயல்முறை அடுப்பு வெளியேற்றம் போன்றவை. மேம்பட்ட தூசி மற்றும் ஈரப்பதம் பாதுகாப்புடன் கூடிய கனரக உறைகள் சவாலான சுற்றுப்புற நிலைமைகளைக் கையாளுகின்றன.

தரவு மையங்கள் & பணி-முக்கியமான வசதிகள்

டேட்டா சென்டர் கூலிங் என்பது 24/7 முக்கியமான செயல்பாடாகும். கணினி அறை ஏர் ஹேண்ட்லர்கள் (CRAH), கணினி அறை ஏர் கண்டிஷனர்கள் (CRAC), குளிர்ந்த நீர் குழாய்கள் மற்றும் மின்தேக்கி விசிறிகளை நிர்வகிக்கும் HVAC கட்டுப்பாட்டு பேனல்கள் பணிநீக்கம் மற்றும் நம்பகத்தன்மைக்காக வடிவமைக்கப்பட்டுள்ளன. இரட்டை சக்தி உள்ளீடு, தானியங்கி பரிமாற்ற சுவிட்ச் ஒருங்கிணைப்பு மற்றும் தோல்வி-பாதுகாப்பான அலாரம் வெளியீடுகள் ஆகியவை பயன்பாட்டு இடையூறுகள் மூலம் குளிர்ச்சியைத் தொடர்வதை உறுதி செய்கின்றன. தரவு மைய உள்கட்டமைப்பு மேலாண்மை (டிசிஐஎம்) இயங்குதளத்துடன் மோட்பஸ்/பிஏசிநெட் இணைப்புடன் கூடிய உயர்-துல்லிய வெப்பநிலை மற்றும் ஈரப்பதம் கட்டுப்பாடு, நிகழ்நேர சுற்றுச்சூழல் கண்காணிப்பை வழங்குகிறது.

மருத்துவமனைகள் மற்றும் சுகாதார வசதிகள்

அறுவை சிகிச்சை அரங்குகள், தனிமைப்படுத்தும் அறைகள், சுத்தமான அறைகள் மற்றும் பொது வார்டுகள் ஒவ்வொன்றும் குறிப்பிட்ட காற்றின் தரம், வெப்பநிலை, ஈரப்பதம் மற்றும் அழுத்த உறவுகளைக் கோருகின்றன. ஹெல்த்கேர் அமைப்புகளில் உள்ள HVAC கண்ட்ரோல் பேனல்கள் இந்த துல்லியமான சூழல்களை நிர்வகிக்கின்றன. முக்கியமான அலாரம் செயல்பாடுகள் - அதிக/குறைந்த வெப்பநிலை, ஈரப்பதம் உல்லாசப் பயணங்கள், காற்றோட்ட இழப்பு மற்றும் வடிகட்டி நிலை - கட்டிடத்தின் செவிலியர் அழைப்பு அல்லது மத்திய கண்காணிப்பு அமைப்புக்கு கடினமானவை. பேனல்கள் பராமரிப்பின் எளிமைக்காக வடிவமைக்கப்பட்டுள்ளன மற்றும் கணினி பணிநிறுத்தம் இல்லாமல் சேவையை அனுமதிக்கும் தனிமைப்படுத்தும் வசதிகளை உள்ளடக்கியது.

ஹோட்டல்கள், ரிசார்ட்ஸ் & விருந்தோம்பல்

விருந்தினர் வசதி மிக முக்கியமானது. HVAC கட்டுப்பாட்டு பேனல்கள் மத்திய குளிர்விப்பான் ஆலைகள், கொதிகலன் அமைப்புகள், பொது இடங்களில் சேவை செய்யும் காற்று கையாளுபவர்கள் மற்றும் விருந்தினர் தளங்களில் உள்ள மின்விசிறி சுருள் அலகு மண்டலக் கட்டுப்படுத்திகள் ஆகியவற்றை நிர்வகிக்கிறது. முன்-திட்டமிடப்பட்ட ஆக்கிரமிப்பு அடிப்படையிலான அட்டவணைகள் குறைந்த ஆக்கிரமிப்பு காலங்களில் ஆற்றல் நுகர்வைக் குறைக்கின்றன, அதே நேரத்தில் விருந்தினர் அறைகள் செக்-இன் நேரத்தின் மூலம் ஆறுதல் செட் பாயிண்ட்களை அடைவதை உறுதி செய்கிறது.

கல்வி வளாகங்கள் & நிறுவன கட்டிடங்கள்

பல்கலைக்கழக கட்டிடங்கள், பள்ளிகள் மற்றும் பல கட்டமைப்புகளில் உள்ள அரசு வசதிகள் தரப்படுத்தப்பட்ட HVAC கட்டுப்பாட்டு குழு தளங்களில் இருந்து பயனடைகின்றன. ஒவ்வொரு கட்டிடத்தின் மெக்கானிக்கல் அறையும் AHUகள், பம்ப்கள் மற்றும் டெர்மினல் யூனிட்களுக்கான பிரத்யேக பேனல்கள் மூலம் வழங்கப்படுகின்றன, இவை அனைத்தும் வளாகம் முழுவதும் BMS க்கு பிணைக்கப்பட்டுள்ளன. அணுகுமுறை பராமரிப்பு பயிற்சி மற்றும் உதிரி பாகங்கள் மேலாண்மை ஆகியவற்றை எளிதாக்குகிறது.

தொழில்நுட்ப ஆழமான டைவ்

HVAC கண்ட்ரோல் பேனல்கள் விரிவான மின் விநியோகம், மோட்டார் கட்டுப்பாடு மற்றும் ஆட்டோமேஷன் அசெம்பிளிகளாக வடிவமைக்கப்பட்டுள்ளன - ஒவ்வொன்றும் இயந்திர உபகரண அட்டவணை மற்றும் செயல்பாட்டின் வரிசைகளுடன் பொருந்துமாறு தனிப்பயனாக்கப்பட்டவை.

மின் விநியோகம் மற்றும் சுற்று பாதுகாப்பு

உள்வரும் பிரிவு மூன்று-கட்ட சக்தியை (பொதுவாக 400V/480V, 50/60Hz) லாக் செய்யக்கூடிய பிரதான துண்டிப்பு சுவிட்ச் அல்லது சர்க்யூட் பிரேக்கர் வழியாக ஏற்றுக்கொள்கிறது, குறுகிய-சுற்று தாங்கும் மதிப்பீட்டைக் கொண்டு தளத்தின் கிடைக்கக்கூடிய தவறான மின்னோட்டத்திற்காக கணக்கிடப்படுகிறது. கீழ்நிலை விநியோகம் உபகரணங்கள் செயல்பாட்டின் மூலம் ஒழுங்கமைக்கப்படுகிறது: விசிறிகள், பம்புகள், கம்ப்ரசர்கள் மற்றும் கட்டுப்பாட்டு சுற்றுகளுக்கான தனி கிளைகள். IEC வகுப்பு 10/20/30 பயண வளைவுகளை வழங்கும் ஓவர்லோட் ரிலேக்கள் (எலக்ட்ரானிக் அல்லது தெர்மல்) மூலம் மோட்டார் முழு-சுமை மின்னோட்டத்துடன் பொருத்தப்பட்ட வெப்ப-காந்த சர்க்யூட் பிரேக்கர்கள் அல்லது ஃப்யூஸ்டு டிஸ்கனெக்டர்களால் மோட்டார் சர்க்யூட் பாதுகாப்பு வழங்கப்படுகிறது. கட்டுப்பாட்டு சக்தி - பொதுவாக 24VAC, 24VDC, அல்லது 230VAC - ஒரு பிரத்யேக கட்டுப்பாட்டு மின்மாற்றியிலிருந்து சுயாதீனமாக இணைக்கப்பட்ட இரண்டாம் நிலை சுற்றுகள், பவர்-சைட் டிரான்சியன்ட்களில் இருந்து கட்டுப்பாட்டு மின்னணுவை தனிமைப்படுத்துகிறது.

Motor Control and Starting Methods

மோட்டார் அளவு, தொடக்க முறுக்கு தேவைகள் மற்றும் இன்ரஷ் மின்னோட்டத்திற்கான இயந்திர அமைப்பின் சகிப்புத்தன்மை ஆகியவற்றைப் பொறுத்து, குழு பொருத்தமான தொடக்க முறையை ஒருங்கிணைக்கிறது:

●  நேரடி-ஆன்-லைன் (DOL) : சிறிய மின்விசிறிகள் மற்றும் தோராயமாக 7.5kW வரை பம்புகளுக்கு

●  Star-delta : குறைக்கப்பட்ட தொடக்க மின்னோட்டம் தேவைப்படும் நடுத்தர ஆற்றல் மோட்டார்களுக்கு

●  சாஃப்ட் ஸ்டார்டர்: பம்புகள் மற்றும் மின்விசிறிகளுக்கு, மென்மையான ரேம்ப்-அப் தண்ணீர் சுத்தி அல்லது பெல்ட் சறுக்கலை நீக்குகிறது

●  மாறும் அதிர்வெண் இயக்கி (VFD): தேவையின் அடிப்படையில் வேக பண்பேற்றம் தேவைப்படும் பயன்பாடுகளுக்கு — குழாய் நிலையான அழுத்தத்தால் கட்டுப்படுத்தப்படும் AHU விநியோக மின்விசிறிகள் அல்லது லூப் முழுவதும் வேறுபட்ட அழுத்தத்திற்கு பதிலளிக்கும் இரண்டாம் நிலை குளிரூட்டப்பட்ட நீர் பம்புகள் போன்றவை

VFDகள் உள்ளமைக்கப்பட்ட ஹார்மோனிக் தணிப்பு (DC இணைப்பு சோக்ஸ்) மற்றும் வெளியீட்டு dV/dt வடிப்பான்களுடன் குறிப்பிடப்படுகின்றன, அங்கு கேபிள் நீளம் உற்பத்தியாளர் வரம்புகளை மீறுகிறது. வேகக் குறிப்பு மற்றும் நிலைப் பின்னூட்டத்திற்காக பேனலின் கன்ட்ரோலருடன் தொடர் தொடர்புக்காக அனைத்து இயக்ககங்களும் கட்டமைக்கப்பட்டுள்ளன.

Controller Platform: PLC vs. DDC

பயன்பாட்டின் சிக்கலான தன்மை மற்றும் ஒருங்கிணைப்புத் தேவைகளின் அடிப்படையில் கட்டுப்பாட்டு கட்டமைப்பு தேர்ந்தெடுக்கப்பட்டது:

●  DDC கன்ட்ரோலர்கள் வணிகரீதியான HVAC பயன்பாடுகளுக்கு சொந்த BACnet MS/TP அல்லது BACnet/IP வழியாக BMS இல் ஒருங்கிணைக்கப்படும். முன்-திட்டமிடப்பட்ட பயன்பாட்டு நூலகங்கள் நிலையான AHU, குளிர்விப்பான் மற்றும் கொதிகலன் வரிசைகளை உள்ளடக்கியது.

●  பிஎல்சி அடிப்படையிலான கட்டுப்பாடு தொழில்துறை சூழல்கள், சிக்கலான மல்டி-கம்ப்ரசர் சீக்வென்சிங் அல்லது செயல்முறை இயந்திரங்கள் போன்ற HVAC அல்லாத உபகரணங்களுடன் சிஸ்டம் இடைமுகமாக இருக்க வேண்டும் என குறிப்பிடப்படுகிறது. PLC இயங்குதளங்கள், Profinet, Ethernet/IP, அல்லது Modbus TCP தொடர்பாடலுடன் ஏணி தர்க்கம், செயல்பாட்டுத் தொகுதி அல்லது கட்டமைக்கப்பட்ட உரை நிரலாக்கத்தை ஆதரிக்கின்றன.

●  இரண்டு இயங்குதளங்களும் வரையறுக்கப்பட்ட செயல்பாட்டின் வரிசையை செயல்படுத்துகின்றன: நேர அட்டவணைகள், வெப்பநிலை/அழுத்தம் PID சுழல்கள், தொடக்க/நிறுத்த வரிசைப்படுத்துதல், அலாரத்தை உருவாக்குதல் மற்றும் இயக்க நேர பதிவு செய்தல்.

சென்சார் இடைமுகம் மற்றும் புல வயரிங்

டெடிகேட்டட் டெர்மினல் பிளாக்குகள், டெம்பரேச்சர் சென்சார்கள் (NTC தெர்மிஸ்டர்கள், RTD, 4-20mA), பிரஷர் டிரான்ஸ்யூசர்கள் மற்றும் சுவிட்சுகள், ஈரப்பதம் சென்சார்கள், டக்ட்-மவுண்டட் ஏர்ஃப்ளோவை நிரூபிக்கும் சுவிட்சுகள், ஃபில்டர் நிலைக்கான மாறுபட்ட அழுத்த சுவிட்சுகள் மற்றும் வால்வு/ஆக்சுவேட்டர் ஃபீட்பேக் சிக்னல்கள் ஆகியவற்றிலிருந்து ஃபீல்டு வயரிங் இடமளிக்கின்றன. அனைத்து அனலாக் உள்ளீடுகளும் வடிகட்டப்பட்டு, தூண்டப்பட்ட இடைநிலைகளுக்கு எதிராக பாதுகாக்கப்படுகின்றன. டிஜிட்டல் உள்ளீடுகள் ஆப்டோகப்லர்கள் அல்லது இன்டர்போசிங் ரிலேக்கள் மூலம் தனித்தனியாக தனிமைப்படுத்தப்படுகின்றன. உள்ளமைக்கக்கூடிய ஃபால்பேக் உத்திகளுடன் சென்சார் செயலிழப்பு கண்டறியப்பட்டு எச்சரிக்கை செய்யப்படுகிறது - எடுத்துக்காட்டாக, டக்ட் பிரஷர் சென்சார் இழப்பில் நிலையான வேக விசிறி செயல்பாட்டிற்கு இயல்புநிலை.

HMI மற்றும் ஆபரேட்டர் இடைமுகம்

கதவு பொருத்தப்பட்ட வண்ண HMI தொடுதிரை (பொதுவாக 7-இன்ச் அல்லது பெரியது) அல்லது தனித்த LED குறிகாட்டிகள் மற்றும் புஷ்பட்டன்கள் உள்ளூர் ஆபரேட்டர் இடைமுகத்தை வழங்குகின்றன. HMI ஆனது நிகழ்நேர அமைப்பு நிலை கிராபிக்ஸ் - வெப்பநிலை, ஈரப்பதம், அழுத்தம், உபகரணங்கள் இயக்க நேரம், ஆற்றல் நுகர்வு போக்குகள் - பயனர்-கட்டமைக்கக்கூடிய டாஷ்போர்டுகளுடன் காட்சிப்படுத்துகிறது. அளவுரு சரிசெய்தல் பல அணுகல் நிலைகளுடன் (ஆபரேட்டர், மேற்பார்வையாளர், பொறியாளர்) கடவுச்சொல் மூலம் பாதுகாக்கப்படுகிறது. அலாரம் அறிவிப்பில், ஒப்புகைக் கண்காணிப்புடன் நேர முத்திரையிடப்பட்ட நிகழ்வு பதிவும் அடங்கும். BMS-ஒருங்கிணைந்த பேனல்களுக்கு, HMI ஆனது முதன்மை தினசரி இடைமுகத்தை விட உள்ளூர் மேலெழுதுதல் மற்றும் ஆணையிடும் கருவியாக செயல்படலாம்.

பாதுகாப்பு இன்டர்லாக்ஸ் மற்றும் பாதுகாப்பு தர்க்கம்

முக்கியமான பாதுகாப்பு செயல்பாடுகள், கன்ட்ரோலரில் இருந்து சுயாதீனமான கடினமான தர்க்கத்தில் செயல்படுத்தப்படுகின்றன, செயலி செயலிழந்தாலும் கூட தோல்வி-பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது:

●  ஃபயர் அலாரம் இடைமுகம்: ஃபயர் பேனலில் இருந்து வோல்ட் இல்லாத தொடர்பு உள்ளீடு AHU பணிநிறுத்தம் மற்றும் டம்பர் மூடல்

●  உறைதல் பாதுகாப்பு: நீர் சுருள்களில் உள்ள குறைந்த வெப்பநிலை தெர்மோஸ்டாட், சுருள் வெடிப்பைத் தடுக்க யூனிட்டைப் பயணித்து வால்வைத் திறக்கும்

●  காற்றோட்டத்தை நிரூபித்தல்: காற்றோட்டத்தில் உள்ள மாறுபட்ட அழுத்த சுவிட்ச் சரிபார்க்கப்பட்ட காற்றோட்டம் இல்லாமல் மின்சாரம் அல்லது எரிவாயு ஹீட்டர் ஆற்றலைத் தடுக்கிறது

●  உயர் அழுத்தம் மற்றும் குறைந்த அழுத்த குளிர்பதன சுவிட்சுகள் கம்ப்ரசர்களைப் பாதுகாக்கின்றன

●  உள்ளூர் குறியீட்டின்படி தேவைப்படும் இடங்களில் நில அதிர்வு மற்றும் அதிர்வு சுவிட்சுகள்

மெயின் கண்ட்ரோல் ரிலே அல்லது சேஃப்டி பிஎல்சியின் ட்ரிப் சர்க்யூட்டில் அனைத்து பாதுகாப்பு இன்டர்லாக்களும் வயர்டு செய்யப்பட்டு, உடனடி மற்றும் நிபந்தனையற்ற பணிநிறுத்தத்தை உறுதி செய்கிறது.

அடைப்பு மற்றும் சுற்றுச்சூழல் கட்டுமானம்

பேனல் உறை 1.5 மிமீ முதல் 2.0 மிமீ வரை மின்-கால்வனைஸ் செய்யப்பட்ட அல்லது துருப்பிடிக்காத எஃகு தாள் தூள்-பூசப்பட்ட பூச்சுடன் புனையப்பட்டது. பொதுவான மதிப்பீடுகள் அடங்கும்:

●  ஐபி42/ஐபி43 சுத்தமான, வெப்பநிலையைக் கட்டுப்படுத்தும் சூழல்களுடன் உட்புற இயந்திர அறைகளுக்கு

●  ஐபி54/ஐபி55 உபகரண அறைகள், மேற்கூரை ஆலை உறைகள் அல்லது அரை வெளிப்படும் இடங்கள்

●  மழை, தூசி மற்றும் நேரடி சூரிய ஒளியில் வெளிப்படும் வெளிப்புற நிறுவல்களுக்கான IP65

செயலில் வெப்ப மேலாண்மை - தெர்மோஸ்டாடிக் விசிறி கட்டுப்பாட்டுடன் வடிகட்டப்பட்ட கட்டாய-காற்று காற்றோட்டம் - VFD-அடர்த்தியான பேனல்கள் அல்லது உயர் சுற்றுப்புற நிறுவல் சூழல்களுக்கு சேர்க்கப்பட்டுள்ளது. வெளிப்புற அலமாரிகளுக்கு, சூரிய கவச விதானம், ஒடுக்க எதிர்ப்பு ஹீட்டர் மற்றும் அரிப்பை எதிர்க்கும் துருப்பிடிக்காத எஃகு வன்பொருள் ஆகியவை குறிப்பிடப்பட்டுள்ளன.

Communication and BMS Integration

தகவல்தொடர்பு நுழைவாயில்கள் கட்டுப்படுத்தியின் நெறிமுறையை வசதியின் BMS முதுகெலும்புக்கு மொழிபெயர்க்கின்றன. நேட்டிவ் BACnet (MS/TP அல்லது IP), Modbus RTU/TCP மற்றும் விருப்பமான LonWorks அல்லது Ethernet/IP அடாப்டர்கள் உள்ளன. அனைத்து கண்காணிக்கப்படும் புள்ளிகள் - வெப்பநிலை, அழுத்தங்கள், ஓட்ட விகிதங்கள், உபகரணங்களின் நிலை, இயங்கும் நேரம், ஆற்றல் தரவு மற்றும் அலாரம் நிலைகள் - BMS க்கு தெரியும். ரிமோட் செட்பாயிண்ட் சரிசெய்தல் மற்றும் அட்டவணை மேலாண்மை முழு கட்டிட போர்ட்ஃபோலியோ முழுவதும் மையப்படுத்தப்பட்ட ஆற்றல் மேம்படுத்தலை செயல்படுத்துகிறது.

Energy Efficiency Features

விருப்பமான ஒருங்கிணைந்த மின் அளவீடு பேனல் நிலை அல்லது தனிப்பட்ட சுமை நுகர்வு அளவிடும். எகனாமைசர் இல்லாத குளிர்ச்சி, தேவை-கட்டுப்படுத்தப்பட்ட காற்றோட்டம் (CO₂-அடிப்படையிலான), உகந்த தொடக்க/நிறுத்தம் மற்றும் குளிர்ந்த நீர் வெப்பநிலை வெளிப்புற நிலைமைகளின் அடிப்படையில் ரீசெட் போன்ற ஆற்றல்-உகப்பாக்க வரிசைகளை கட்டுப்படுத்தி செயல்படுத்த முடியும் - நிலையான அளவுருக் கட்டுப்பாட்டுடன் ஒப்பிடும்போது ஆண்டு HVAC ஆற்றல் நுகர்வு 15% முதல் 25% வரை குறைகிறது.

4.அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: HVAC கண்ட்ரோல் பேனல் ஒரு நிலையான தயாரிப்பா அல்லது ஒவ்வொரு திட்டத்திற்கும் தனிப்பயனாக்கப்பட்டதா?

ஒவ்வொரு பேனலும் திட்டத்தின் இயந்திர உபகரண அட்டவணை, செயல்பாட்டின் வரிசை மற்றும் மின் சுமை பட்டியல் ஆகியவற்றுடன் பொருந்தும் வகையில் தனிப்பயனாக்கப்பட்டவை. எங்கள் பயன்பாட்டுப் பொறியாளர்கள் உங்கள் பி&ஐடி, உபகரணத் தரவுத்தாள்கள் மற்றும் கட்டுப்பாட்டு விவரக்குறிப்பில் இருந்து வேலை செய்கிறார்கள். தரப்படுத்தப்பட்ட உள் கட்டமைப்புகள் மற்றும் கூறு நூலகங்கள் தளம் சார்ந்த தேவைகளுக்கு இடமளிக்கும் போது நிலையான தரத்தை உறுதி செய்கின்றன.

Q2: நீங்கள் எந்த கன்ட்ரோலர் தளத்தைப் பயன்படுத்துகிறீர்கள் - PLC அல்லது DDC?

நாங்கள் இரண்டையும் வழங்குகிறோம், உங்கள் திட்டத்தின் அடிப்படையில் பொருத்தமான தளத்தை பரிந்துரைப்போம். டிடிசி கன்ட்ரோலர்கள் (பிஏசிநெட்-நேட்டிவ்) பிஎம்எஸ் ஒருங்கிணைப்புடன் வணிக கட்டிட பயன்பாடுகளுக்கு பொருந்தும். தொழில்துறை வசதிகள், சிக்கலான வரிசைகள் அல்லது HVAC அல்லாத உபகரணங்களுடன் ஒருங்கிணைப்பு தேவைப்படும் இடங்களில் PLCக்கள் குறிப்பிடப்படுகின்றன. பல-விற்பனையாளர் ஆதரவு உள்ளது - நாங்கள் முன்னணி பிராண்டுகளுடன் வேலை செய்கிறோம் மற்றும் திறந்த-தளம் மாற்றுகளையும் வழங்க முடியும்.

Q3: பேனல் என்ன HVAC உபகரணங்களைக் கட்டுப்படுத்த முடியும்?

எங்கள் பேனல்கள் அனைத்து பொதுவான HVAC உபகரணங்களுக்கும் உள்ளமைக்கப்பட்டுள்ளன: காற்று கையாளும் அலகுகள் (நிலையான அளவு மற்றும் VAV), தொகுக்கப்பட்ட கூரை அலகுகள், குளிரூட்டும் ஆலைகள் (காற்று-குளிரூட்டப்பட்ட மற்றும் நீர்-குளிரூட்டப்பட்ட), கொதிகலன் அமைப்புகள், குளிரூட்டும் கோபுரங்கள், பம்பிங் அமைப்புகள் (முதன்மை, இரண்டாம் நிலை மற்றும் மூன்றாம் நிலை), மின்விசிறி சுருள் அலகுகள், வெப்ப மீட்பு வென்டிலேட்டர்கள். முழு இயந்திர அறையையும் நிர்வகிக்கும் பல உபகரண பேனல்கள் ஒரு நிலையான பிரசாதம்.

Q4: பேனல் எங்களுடைய தற்போதைய கட்டிட மேலாண்மை அமைப்புடன் ஒருங்கிணைக்க முடியுமா?

ஆம். BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP மற்றும் LonWorks உள்ளிட்ட தொடர்பு நெறிமுறைகள் உள்ளன. உங்கள் BMS உடன் தடையற்ற பிளக்-அண்ட்-ப்ளே ஒருங்கிணைப்பை உறுதி செய்வதற்காக, பொறியியல் கட்டத்தில் குறிப்பிட்ட நெறிமுறை, பாட் விகிதம் மற்றும் புள்ளி பட்டியலை நாங்கள் உறுதிப்படுத்துவோம்.

Q5: பேனல்கள் என்ன பாதுகாப்பு தரநிலைகள் மற்றும் சான்றிதழ்களை சந்திக்கின்றன?

பேனல்கள் IEC 61439-1/2 க்கு குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கன்ட்ரோல் கியர் அசெம்பிளிகளுக்காக வடிவமைக்கப்பட்டு சோதிக்கப்படுகின்றன. அனைத்து கூறுகளும் CE குறிப்பைக் கொண்டுள்ளன. கூடுதல் பிராந்திய சான்றிதழ்கள் (UL, UKCA போன்றவை) கிடைக்கின்றன. சர்க்யூட் சரிபார்ப்பு, இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனை, செயல்பாட்டு வரிசை சோதனை மற்றும் பாதுகாப்பு இன்டர்லாக் சரிபார்ப்பு உட்பட ஒவ்வொரு பேனலிலும் முழு தொழிற்சாலை ஏற்பு சோதனை (FAT) ஆவணங்கள் வழங்கப்படுகின்றன.

Q6: ஏற்றுமதிக்கு முன் பேனல் எவ்வாறு சோதிக்கப்படுகிறது?

ஒவ்வொரு குழுவும் ஒரு விரிவான தொழிற்சாலை ஏற்பு சோதனைக்கு உட்படுகிறது: புள்ளி-க்கு-புள்ளி வயரிங் சரிபார்ப்பு, காப்பு எதிர்ப்பு சோதனை (பவர் மற்றும் கண்ட்ரோல் சர்க்யூட்கள்), அனைத்து மோட்டார் ஸ்டார்டர்கள் மற்றும் டிரைவ்களின் முழு செயல்பாட்டு சோதனை, கட்டுப்படுத்தி I/O லூப் சோதனை, அங்கீகரிக்கப்பட்ட கட்டுப்பாட்டு செயல்பாட்டின் பாதுகாப்பு, HMI மற்றும் தொடர்பு சரிபார்ப்பு பாதுகாப்பு, சோதனை இடைமுகம் மற்றும் தொடர்பு இடைமுகம். குழுவுடன் விரிவான FAT அறிக்கை வழங்கப்படுகிறது.

Q7: நிறுவிய பின் என்ன பராமரிப்பு தேவை?

பரிந்துரைக்கப்பட்ட வருடாந்திர பராமரிப்பு பின்வருவனவற்றை உள்ளடக்கியது: தளர்வான நிறுத்தங்களை அடையாளம் காண மின் இணைப்புகளின் வெப்ப இமேஜிங், பாதுகாப்பு இடைப்பூட்டுகள் மற்றும் அவசர நிறுத்தங்களின் செயல்பாட்டு சோதனை, சென்சார் அளவுத்திருத்தத்தை சரிபார்த்தல், குளிர்விக்கும் மின்விசிறிகள் மற்றும் வடிகட்டி நிலையை ஆய்வு செய்தல் மற்றும் உறை உட்புறங்களை பொது சுத்தம் செய்தல். அனைத்து கூறுகளும் முன் கதவுகள் வழியாக அணுகக்கூடியவை; உருகிகள் மற்றும் தொடர்பு சுருள்கள் போன்ற முக்கியமான உதிரிபாகங்கள் வழங்கப்பட்ட பராமரிப்பு கையேட்டில் அடையாளம் காணப்படுகின்றன.

Q8: Can you support field commissioning?

வீடியோ அழைப்பு மூலம் ரிமோட் கமிஷன் ஆதரவு ஒவ்வொரு பேனலிலும் சேர்க்கப்பட்டுள்ளது. ஆன்-சைட் கமிஷனிங் மற்றும் பிஎம்எஸ் ஒருங்கிணைப்பு சேவைகள் திட்டத்தின் இடம் மற்றும் நோக்கத்தைப் பொறுத்து ஏற்பாடு செய்யப்படலாம்.

ஒரு புதிய சர்வதேச விமான நிலைய முனையம் — HVAC கண்ட்ரோல் பேனல் வரிசைப்படுத்தல்

பின்னணி

மத்திய கிழக்கில் உள்ள ஒரு பெரிய சர்வதேச விமான நிலையம் வளர்ந்து வரும் திறன் தேவைகளுக்கு ஏற்ப புதிய பயணிகள் முனையத்தை உருவாக்கியது. 700,000 சதுர மீட்டருக்கு மேல் பரந்து விரிந்திருக்கும் முனையத்திற்கு, 50 டிகிரி செல்சியஸ் வரையிலான தீவிர வெளிப்புற வெப்பநிலையில், புறப்படும் அரங்குகள், வருகைக் கூடங்கள், சில்லறை விற்பனை மண்டலங்கள், ஓய்வறைகள் மற்றும் சாமான்களைக் கையாளும் பகுதிகளில் பயணிகளின் வசதியைப் பராமரிக்க விரிவான HVAC உள்கட்டமைப்பு தேவைப்பட்டது.

சவால்

இயந்திர வடிவமைப்பு 12 நீர்-குளிரூட்டப்பட்ட மையவிலக்கு குளிர்விப்பான்கள், 15kW முதல் 160kW வரையிலான 48 காற்று கையாளுதல் அலகுகள், பல குளிரூட்டப்பட்ட நீர் பம்ப் செட்டுகள் (முதன்மை மற்றும் இரண்டாம்நிலை), குளிரூட்டும் கோபுர மின்விசிறிகள், ஆற்றல் மீட்பு வென்டிலேட்டர்கள் மற்றும் கையடக்க வென்டிலேட்டர்கள் மற்றும் கையடக்க வென்டிலேட்டர் பைகள் ஆகியவற்றைக் கொண்ட ஒரு மத்திய குளிர்விப்பான் ஆலையைக் குறிப்பிடுகிறது. அனைத்து உபகரணங்களும் பல இயந்திர தளங்கள் மற்றும் கூரை ஆலை உறைகள் முழுவதும் விநியோகிக்கப்பட்டன.

திட்டத்தின் மின்சார ஒப்பந்ததாரர் கடினமான கட்டுமான அட்டவணையை எதிர்கொண்டார். ஒவ்வொரு உபகரணத்திற்கும் தனித்தனி கண்ட்ரோல் பேனல்களை உருவாக்குவதற்கு தளத்தில் அதிக எண்ணிக்கையிலான எலக்ட்ரீஷியன்கள் நீண்ட காலத்திற்கு தேவைப்படும், தர மாறுபாட்டை அறிமுகப்படுத்துதல் மற்றும் மின்சார மற்றும் கட்டுப்பாட்டு துணை ஒப்பந்ததாரர்களுக்கு இடையே ஆபத்து ஒருங்கிணைப்பு பிழைகள். மையப்படுத்தப்பட்ட எரிசக்தி மேலாண்மை மற்றும் முன்கணிப்பு பராமரிப்புக்காக இந்த வசதியின் நிறுவன BMS உடன் முழு BACnet ஒருங்கிணைப்பையும் விமான நிலைய ஆபரேட்டர் கட்டாயப்படுத்தினார்.

ஏன் தொழிற்சாலை-பொறியியல் HVAC கண்ட்ரோல் பேனல்கள்?

அனைத்து HVAC கண்ட்ரோல் பேனல்களையும் தொழிற்சாலை-பொறியியல், முன்-சோதனை செய்யப்பட்ட அசெம்பிளிகளாக வாங்க திட்டக்குழு தேர்ந்தெடுக்கப்பட்டது. நன்மைகள் தீர்க்கமானவை:

●  ஒவ்வொரு பேனலும் மெக்கானிக்கல் உபகரண அட்டவணை மற்றும் கட்டுப்பாட்டு ஆலோசகரின் செயல்பாட்டின் வரிசையிலிருந்து வடிவமைக்கப்பட்டுள்ளது, ஒவ்வொரு பேனலுக்கும் அதற்கு ஒதுக்கப்பட்ட உபகரணங்களுக்கும் இடையில் ஒன்றுக்கு ஒன்று பொருந்துவதை உறுதி செய்கிறது.

●  எல்லா உள் சக்தி விநியோகம், மோட்டார் பாதுகாப்பு, VFDகள், கட்டுப்பாட்டு வயரிங், PLC/DDC லாஜிக் மற்றும் HMI உள்ளமைவு ஆகியவை ஷிப்மென்ட் செய்வதற்கு முன் தொழிற்சாலையில் முழுமையாகச் சேகரிக்கப்பட்டு சோதனை செய்யப்பட்டன - பேனலை ஏற்றுவதற்கும், உள்வரும் சக்தியை இணைப்பதற்கும், புலம் சென்சார் கேபிள்களை நிறுத்துவதற்கும் ஆன்-சைட் நேரத்தை சுருக்கவும்.

●  BACnet தகவல்தொடர்பு நுழைவாயில் முன்பே கட்டமைக்கப்பட்டது, மேலும் பேனல்கள் வருவதற்கு முன்பு BMS இன்டிகிரேட்டருக்கு முழு புள்ளிகள் பட்டியல் வழங்கப்பட்டது, இது நீண்ட புல நெறிமுறை பிழைத்திருத்தத்தை நீக்குகிறது.

●  பாதுகாப்பு இன்டர்லாக்குகள் - ஃபயர் அலாரம் நிறுத்துதல், குளிரூட்டப்பட்ட நீர் சுருள்களுக்கான உறைதல் பாதுகாப்பு, மின்சார ஹீட்டர்களுக்கான காற்றோட்டத்தை நிரூபிக்கும் இன்டர்லாக் - ஆவணப்படுத்தப்பட்ட சரிபார்ப்புடன் தொழிற்சாலையில் கடினமாக்கப்பட்டது, இது விமான நிலைய ஆணையத்தின் கடுமையான பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்கிறது.

●  எல்லா 48 AHUகளிலும் சீரான பேனல் வடிவமைப்பு, ஆபரேட்டர் பயிற்சி மற்றும் விமான நிலையப் பராமரிப்புக் குழுவிற்கான உதிரி பாகங்கள் ஸ்டாக்கிங் ஆகியவற்றை எளிதாக்கியது.

வரிசைப்படுத்தல்

எண்பத்தாறு HVAC கண்ட்ரோல் பேனல்கள் தயாரிக்கப்பட்டு வழங்கப்பட்டன - குளிர்விப்பான்கள், பம்புகள், AHUகள் மற்றும் ஆற்றல் மீட்பு அமைப்புகள் ஆகியவற்றை உள்ளடக்கியது. பேனல் அளவுகள் சிறிய காற்றோட்ட அலகுகளுக்கான சிறிய சுவர்-மவுண்ட் உறைகள் முதல் ஒருங்கிணைந்த VFDகளுடன் 160kW AHUகளுக்கான பல-பிரிவு தரை-நிலைப் பெட்டிகள் வரை இருக்கும். அனைத்து பேனல்களும் BACnet/IP தகவல்தொடர்பு நுழைவாயில்கள் மற்றும் உள்ளூர் ஆபரேட்டர் அணுகலுக்காக கதவில் பொருத்தப்பட்ட HMI தொடுதிரைகளை இணைத்துள்ளன. பேனல்கள் முன்-திட்டமிடப்பட்டு, FAT-சோதனை செய்யப்பட்டன, ஒவ்வொரு பேனலின் ஆவணப் பொதியும் கட்டமைக்கப்பட்ட வயரிங் வரைபடங்கள், கன்ட்ரோலர் லாஜிக் பிரிண்ட்அவுட்கள் மற்றும் FAT சான்றிதழ்கள் உட்பட.

முடிவுகள்

●  பாராம்பரிய தளத்தால் உருவாக்கப்பட்ட பேனல்களின் அடிப்படையிலான பட்ஜெட் மதிப்பீடுகளுடன் ஒப்பிடும்போது, ​​தளத்தில் ஆணையிடும் நேரம் தோராயமாக 50% குறைக்கப்பட்டது.

●  தொழிற்சாலை FAT நிரல், முன்-சோதனையின் போது 12 வரிசை லாஜிக் முரண்பாடுகளைக் கண்டறிந்து சரிசெய்தது - விலையுயர்ந்த ஆன்-சைட் சரிசெய்தலின் போது தோன்றிய சிக்கல்கள்.

●  விமான நிலைய BMS உடனான முழு BACnet ஒருங்கிணைப்பு மூன்று வாரங்களுக்குள் பேனல் ஆற்றலை அடைந்தது, அனைத்து 86 பேனல்களும் செயல்பாட்டுத் தரவைப் புகாரளித்து மேற்பார்வைக் கட்டளைகளை ஏற்றுக்கொள்கின்றன.

●  செயல்பாட்டின் முதல் ஆண்டில், BMS-பதிவு செய்யப்பட்ட தரவு, குளிர்ந்த நீர் வெப்பநிலையை மீட்டமைக்கும் அட்டவணையை மேம்படுத்த வசதிகள் குழுவைச் செயல்படுத்தியது, அசல் வடிவமைப்பு அடிப்படையுடன் ஒப்பிடும்போது குளிர்விப்பான் ஆலை ஆற்றல் நுகர்வு 12% குறைப்பை எட்டியது.

●  விமான நிலையத்தின் பராமரிப்பு ஒப்பந்ததாரர், தரப்படுத்தப்பட்ட பேனல் வடிவமைப்பு மற்றும் திறமையான குழு அறிமுகத்திற்கான விரிவான ஆவணங்களை வரவு வைத்து, குறைந்தபட்ச திருத்தப் பணிகளைப் புகாரளித்துள்ளார்.
